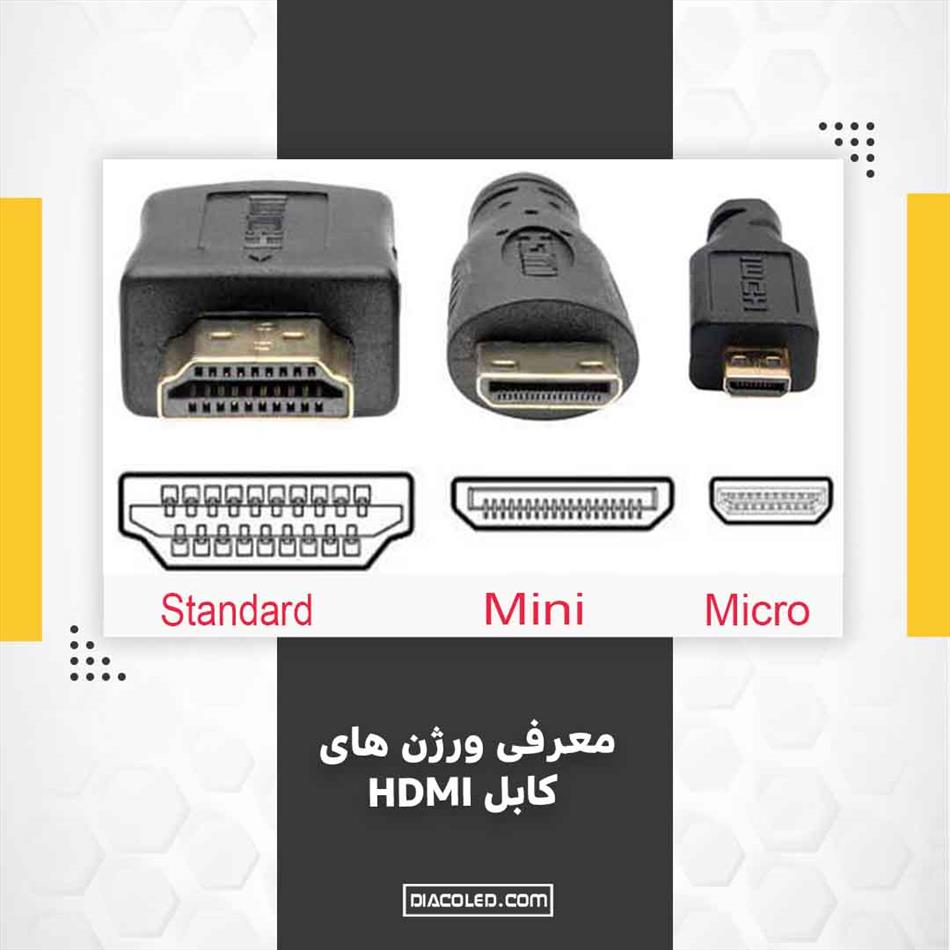

معرفی ورژن های کابل HDMI

در این مقاله قرار است به ورژن های کابل HDMI بپردازیم و همچنین قرار است کمی از شرکت و زمینه فعالیت آن نیز بگوییم.

HDMI چیست ؟

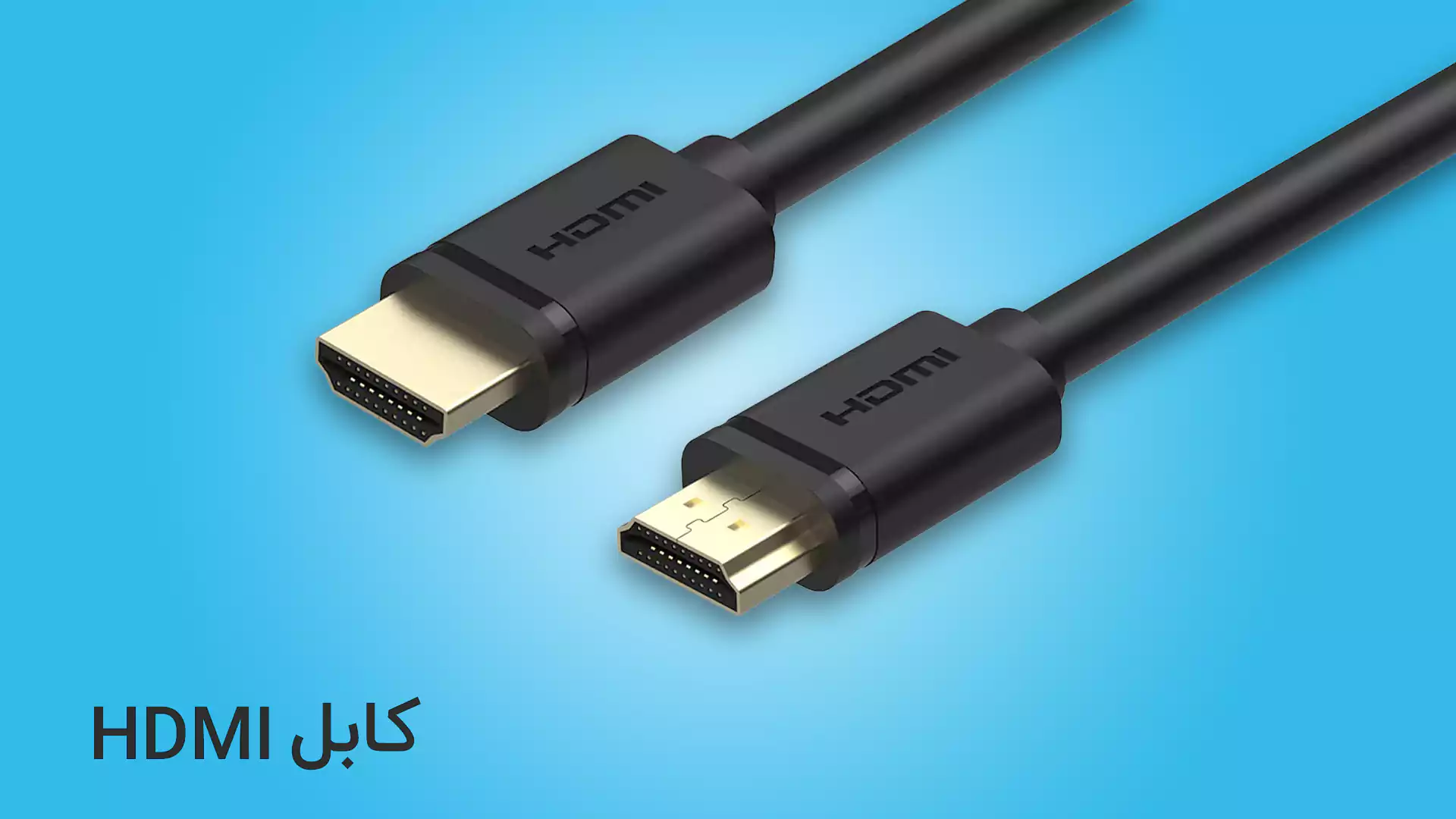

کابل HDMI کابلی می باشد که برای انتقال همزمان صدا و تصویر از لپتاب، کامپیوتر، نمایشگر و... به صفحۀ نمایشی دیگر استفاده می شود.اولین نسخۀ این کابل در سال 2002 تولید و در سال 2003 روانه بازار شد.

HDMI مخفف High Definition Multimedia Interface که به معنای فارسی به آن رابط کاربری چند رسانه ای نیز می گویند.

همچنین سیگنال های HDMI با سیگنال های DVI از لحاظ انتقال تفاوتی ندارند و نیازی نیست DVI رو تبدیل به HDMI کنید.این کابل حاصل همکاری چند شرکت است که عبارتند از :

• فیلیپس
• هیتاچی
• سیلیکون ایمیج
• توشیبا
• تامسون
• سونی
• پاناسونیک

همچنین این شرکت ها از بنیانگذاران کابل HDMI نیز محسوب می شوند.

یکی از نکات قابل توجه که باید به آن بپردازیم این میباشد که کابل HDMI از سال 2002 که به تولید رسیده است تا الان هنوز همۀ کابل های آن 19 پین بوده و همه آن ها باهم سازگار می باشند.

تاریخچه کابل HDMI

HDMI توسط شرکت هایی همچون برادران وارنر، شرکت فلیم سازی فاکس، یونیورسال و دیزنی نیز پشتیبانی می شود.

طبق آمار سایت IN STATE تعداد دستگاه های که به فناوری HDMI مجهز شدند در سال 2004 تعداد 5 میلیون دستگاه، در سال 2005 تعداد 17.4میلیون دستگاه، در سال 2006 تعداد 63 میلیون دستگاه و در سال 2007 تعداد 143میلیون دستگاه بوده است.طبق آماری که ذکر شد هر ساله فروش دستگاه های HDMI، میانگین حداقل دو الی سه برابر شده است و این نشان دهنده کاربرد این تکنولوژی بر زندگی ما می باشد.

همچنین در سال 2013، تعداد دستگاه های فروخته شده از زمان تاسیس، بیش از 3 میلیارد تخمین زده شده و تا ژانویه 2021 تعداد ده میلیارد دستگاه به فروش رفته است.

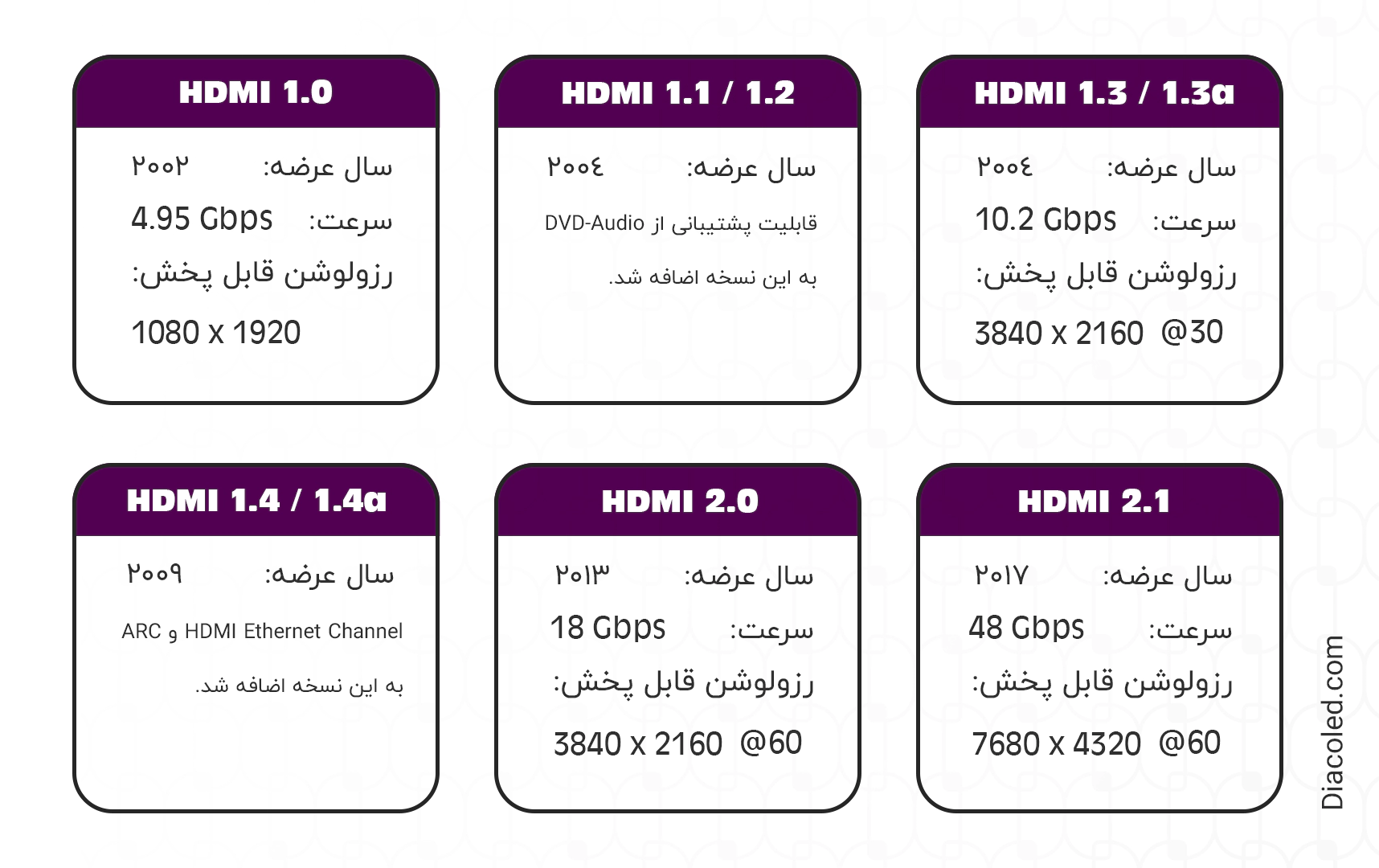

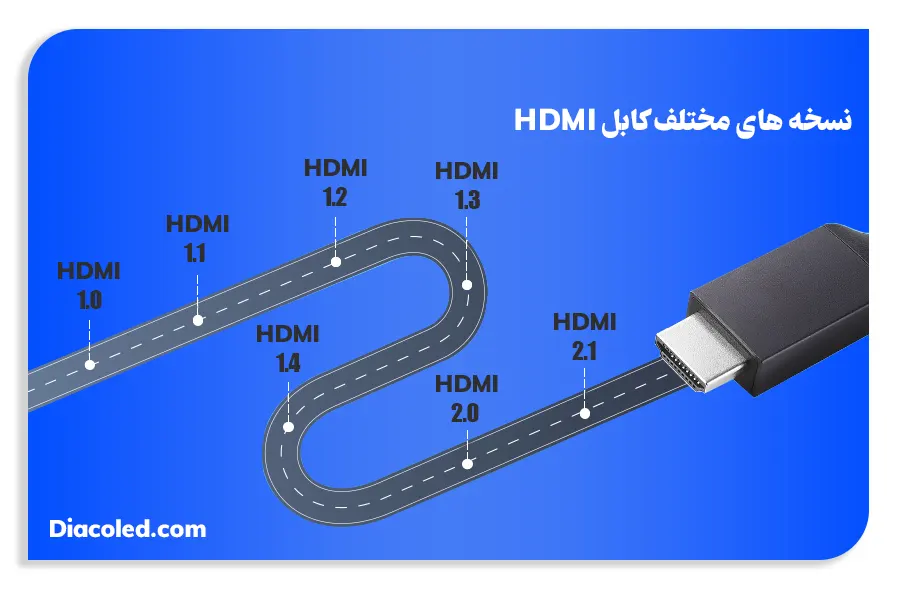

ورژن های HDMI

همۀ کابل های HDMI باهم از لحاظ اتصال به دستگاه یکی می باشند و فقط پهنای باند و قابلیت ها و ویژگی های آنها فرق می کنند.

ورژن HDMI 1.0

اولین ورژن HDMI که در سال 2002 تولید و 2003 روانه بازار شد. HDMI این کابل را برای انتقال همزمان صدا و تصویر روانه بازار کرد. همچنین نرخ انتقال در اولین نسخه کابل آن 4.9 گیگ بر ثانیه (Gbps) بوده است.

همچنین در این نسخه شما می توانستید تصاویر را با حداکثر رزولوشن 1080 * 1920 پیکسل (60 هرتز) ارسال کنید. همچنین می توانستید صدای غیر فشرده یا PCM را با حداکثر 192KHz/24-bit ارسال کنید.

این نسخه از همان فرمت انتقال ویدیو DVI استفاده می کند. این ورژن از رمزگذاری TMDS برای انتقال ویدئو استفاده می کند.

ورژن 1HDMI 1.

HDMI 1.1 در 20 می 2004 منتشر شد و از DVD-Audio پشتیبانی می کند. همچنین از ویژگی های دیگر این نسخه می توان به تغییرات اندک در مشخصات فیزیکی آن نیز اشاره کرد.

ورژن HDMI 1.2

این ورژن در 8 آگوست 2005 معرفی شد. در این نسخه گزینه One Bit Audio که در سی دی های Super Audio استفاده می شد را تا 8 کانال اضافه کرد.

همچنین در این نسخه از فایل های ویدیویی با رزولوشن 720 پیکسل با نرخ تازه سازی 100 و 120 هرتز پشتیبانی می شود.

ورژن HDMI 1.2a

این نسخه در 14 دسامبر 2005 معرفی شده است و به طور کامل ویژگی های کنترل الکترونیکی مصرف کننده، مجموعه دستورات و تست های انطباق با CEC را مشخص می کند.

ویژگی CEC : با این ویژگی شما می توانید فقط با یک ریموت، یک یا چند دستگاه که با HDMI وصل شدند را باهم کنترل کنید. (اصطلاحا کنترل چند دستگاه با یک ریموت)

از ویژگی های این ورژن میتوان به اضافه شدن انجام تست ها و دستورات نیز اشاره کرد.

ورژن HDMI 1.3

این ورژن در تاریخ 22 ژوئن معرفی شد، حداکثر سرعت این ورژن 10.2 گیگ بر ثانیه می باشد. همچنین پهنای باند ویدیویی آن نیز حداکثر 8.16 گیگ بر ثانیه می باشد.

برای رزولوشن 1080 * 1920 پیکسل، پشتیبانی تا 120 هرتز و برای کیفیت 1440 * 2560 پیکسل تا 60 هرتز می باشد.

عمق رنگ آن 10 و 12 و 16 بیت بر کانال می باشد.

در این ورژن نیز همگام سازی خودکار صدا و تصویر نیز وجود دارد و همچنین درگاه Type C Mini برای گوشی و دوربین های فیلمبرداری دارای این درگاه نیز نصب شد.

طول کابل در این نسخه 6 متر کاهش پیدا کرده است.

ورژن HDMI 1.3a

این نسخه در 10 نوامبر 2006 معرفی شده است و همچنین دارای تغییرات فیزیکی جزئی برای درگاه کابل تایپ سی شده است و همچنین تغییرات دستوری در دستورات CEC برای بهبود عملکرد نیز صورت گرفت.

ورژن HDMI 1.4

این ورژن در 5 ژوئن 2009 معرفی شده است.در این ورژن با حفظ پهنای باند قبلی، پشتیبانی از کیفیت تصویر های K4و Ultra HD به آن اضافه شده است.حداکثر رزولوشن های پشتیبانی شده هم 2160 * 4096 در 24 هرتز و 2160 * 3840 در30 هرتز می باشد. همچنین در این ورژن شما می توانید دو سیستم را باهم با کابل اترنت وصل کنید (ویژگی HEC) و اینترنت خود را به اشتراک بگذارد، سرعت اتصال این اترنت 100 مگابایت بر ثانیه می باشد.

سیستم اتصال خودرو و افزایش فضاهای رنگی نیز از دیگر ویژگی های این ورژن می باشد.

ورژن HDMI 1.4a

این ورژن در تاریخ 4 مارس 2010 منتشر شد. در این نسخه فرمت های پخش سه بعدی را برای محتوای ویدیویی و حتی بازی ها نیز اضافه کرده است. اما همه این ها مستلزم این می باشد که هر نوع فایل بسته به نوع آن باشد.

مثال :

پشتیبانی از رزولوشن های زیر به صورت افقی :

720p50 – 720p60 – 1080p24 – 1080i50 – 1080i60

ورژن HDMI 1.4b

این نسخه در 11 اکتبر 2011 منتشر شد. این اخرین نسخه HDMI می باشد که تحت لاینسس LLC می باشد و نسخه های بعدی توسط انجمن HDMI بروزرسانی شده اند.

ورژن HDMI 2.0

این نسخه در 4 سپتامبر 2013 منتشر شده است.این نسخه را نیز شاید با نامHDMI UHD  نیز معرفی کنند.

در این نسخه پهنای باند آن به 18 گیگابایت بر ثانیه افزایش یافته است و مانند نسخه های قبلی از رمزگذاری TMDS برای انتقال ویدئو استفاده می‌کند و حداکثر پهنای باند ویدئویی 14.4 گیگابایت بر ثانیه می باشد.

این نسخه می توانید فیلم های 4K را با فرکانس 60 هرتز با عمق رنگ 24 بیت نیز حمل و نمایش دهد.

ویژگی های دیگر این نسخه شامل:

• پشتیبانی حداکثر از 32 کانال صوتی تا فرکانس 1536 کیلوهرتز
• پخش ویدئو دوگانه برای چندین کاربر در یک صفحه
• فرمت های سه بعدی 25 فریم بر ثانیه
• پشتیبانی از تصویر نسبت 9 : 21
• قابلیت های سه بعدی بهبود یافته
• عملکرد های اضافی CEC

ورژن HDMI 2.0a

این نسخه در 8 آوریل 2016 منتشر شد و از ویدئو با محدوده دینامیکی بالا HDR با ابرداده ایستا پشتیبانی می کند.

ورژن HDMI 2.0b

این نسخه در مارس 2016 منتشر شد.در ابتدا از همان استاندارد HDR10 به عنوان HDMI 2.0a مشخص شده در CTA-861.3 پشتیبانی می کرد.

ورژن HDMI 2.1

این نسخه به طور رسمی توسط انجمن HDMI در 4 ژانویه 2017 منتشر شده است.

از ویژگی های این نسخه می توان به موارد زیر اشاره کرد :

• پشتیبانی از رزولوشن های بالاتر و نسخه های بالاتر از جمله 4K با 120 هرتز و همچنین پشتیبانی از 8K با 120 هرتز.
• پشتیبانی از 10k با 120هرتز
• HDR پویا برای تعیین فراداده HDR بر اساس صحنه به صحنه یا حتی فریم به فریم
• نرخ فریم بالاHFR) برای K4، K8 و 10K)، که پشتیبانی از نرخ به‌روزرسانی تا 120 هرتز را اضافه می‌کند.
• کانال بازگشت صوتی پیشرفته eARC برای فرمت های صوتی مبتنی بر شی مانند Dolby Atmos و DTS:X
• نرخ تازه سازی متغیر VRR برای حرکت روان تر در بازی ها، تاخیر، لکنت و پارگی فریم را کاهش یا حذف می کند.
• تعویض سریع رسانهQMS  برای فیلم‌ها و ویدیوها، تاخیری را که می‌تواند منجر به خالی شدن صفحه‌نمایش قبل از شروع نمایش محتوا شود، از بین می‌برد.
• HDMI 2.1 سرعت سیگنال دهی کانال های داده را دو برابر می کند.
• پشتیبانی از پهنای باند 48 گیگابایت بر ثانیه ارائه شده توسط HDMI 2.1 برای رزولوشن 8k تقریباً 50 هرتز با 8 bpc RGB

این نوع ویژگی ها در کابل های Ultra High Speed موجود می باشد، کابلی که این شرکت در نسخه خود اعلام کرده است که تمامی کابل ها از این به بعد با این نشان روانه بازار می شوند.

کابل هایی که دارای نشان Ultra High Speed باشند، قابلیت های بالا را دارا می باشند.
