کابل VGA چیست

عمومی

کابل VGA یکی از شناخته‌شده‌ترین کابل‌های انتقال تصویر است که دهه‌هاست در صنعت لوازم الکترونیک استفاده می‌شود. در بسیاری از تلویزیون‌های قدیمی و جدید و نیز کامپیوترها و لپ‌تاپ‌ها یک پورت یا فیش VGA نیز وجود دارد که با اتصال کابل VGA‌ به آن می‌توان تصاویر آنالوگ را با کیفیتی نسبتا مناسب، انتقال داد. به‌عنوان کاربر چنین دستگاهی لازم است بدانید که به کدام‌یک از انواع کابل VGA‌ نیاز دارید. همچنین باید علائم خرابی آن را نیز بشناسید و به تفاوت‌های این کابل با دیگر کابل‌های انتقال تصویر نیز آگاه باشید.
در این مقاله، به این سوالات پاسخ می‌دهیم، نکات کاربردی درباره انواع تبدیل کابل VGA را بررسی می‌کنیم و یک راهنمای خرید جامع نیز ارائه خواهیم داد. با ما همراه باشید تا در پایان، به زیروبم کابل VGA کاملاً مسلط شوید.

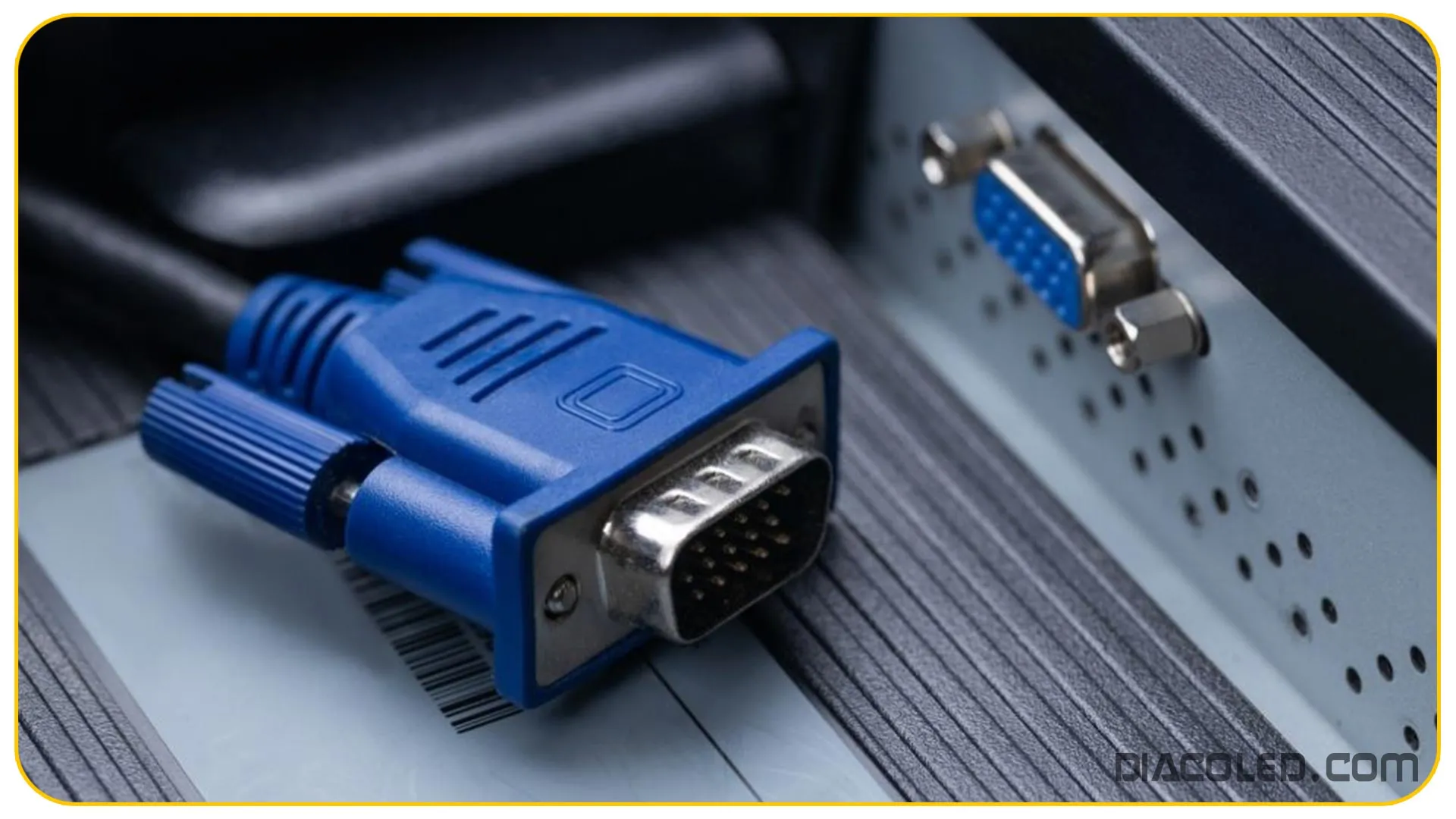

کابل VGA‌ چیست؟

کابل یا سیم VGA‌ یکی از انواع کابل انتقال تصویر است که از استاندارد VGA یا Video Graphics Array به معنی آرایه گرافیکی ویدئویی استفاده می‌کند. نکته مهم درباره این استاندارد، انتقال تصاویر آن به‌صورت آنالوگ است. برای این منظور، نوعی پورت یا فیش به نام فیش VGA نیز روی دستگاه تعبیه می‌شود که مانند کانکتور یا فیش کابل VGA‌، 15 پین یا رشته اتصال دارد. در تقریبا همه انواع کابل VGA،‌ این کانکتور به رنگ آبی و در سه ردیف پنج‌تایی طراحی شده که وظیفه هر ردیف نیز به شرح زیر است:
• ردیف اول از بالا (پین‌ها یا رشته‌های یک تا پنج): انتقال سیگنال‌های رنگی RGB (سبز، قرمز و آبی)
• ردیف دوم (پین‌های 6 تا 10): رشته‌های زمین یا ارت برای سیگنال‌های رنگی با هدف کاهش نویز و بهبود کیفیت تصویر
• ردیف سوم (پین‌های 11 تا 15): انتقال‌دهنده سیگنال‌های کنترلی مانند هماهنگ‌سازی (Sync) و سیگنال منبع تغذیه (Power).

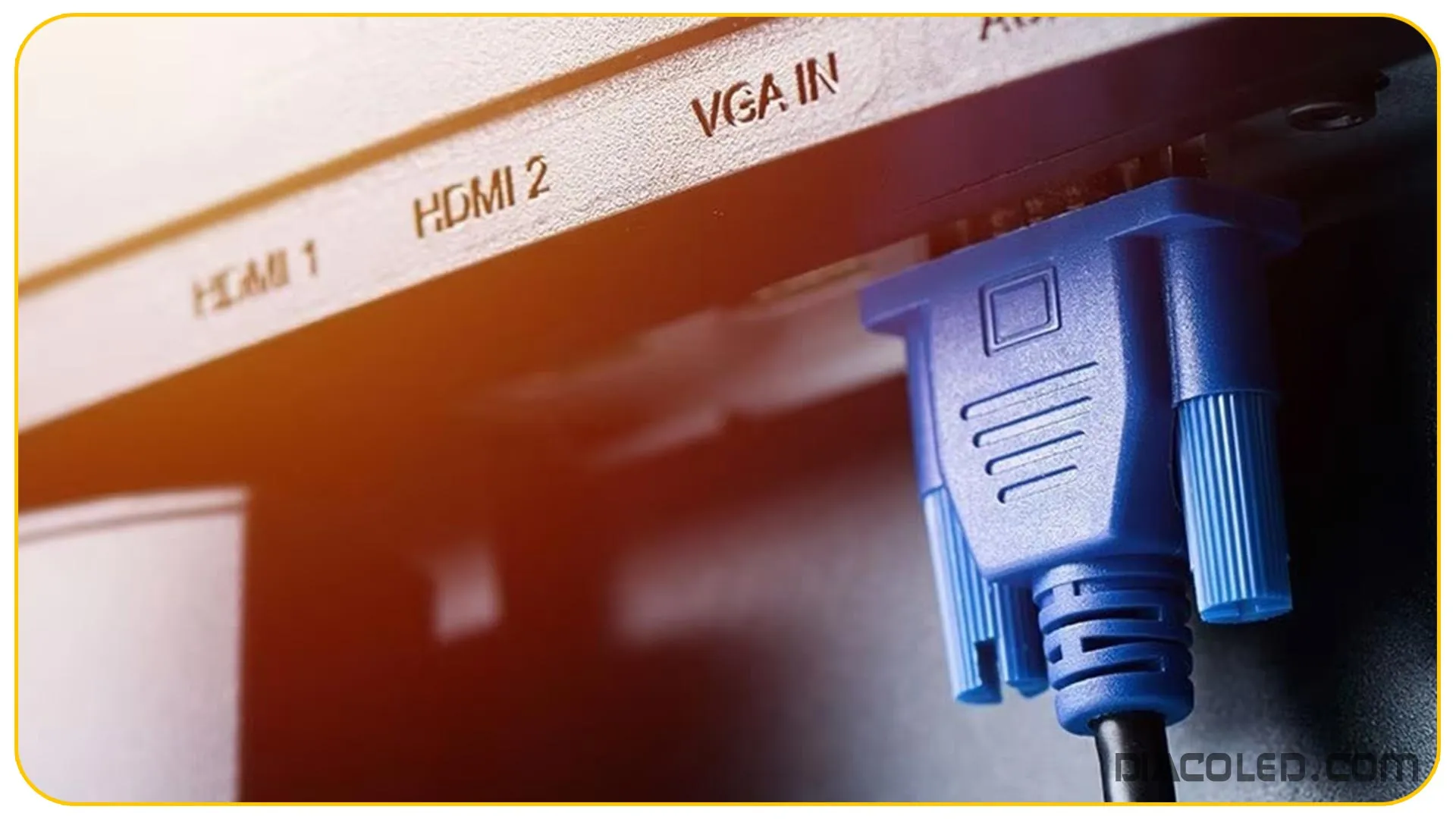

کابل vga چه کاربردی دارد؟

به‌طور ساده و خلاصه از کابل VGA به‌عنوان کابل خروجی تصاویر با استاندارد آنالوگ شامل سه رنگ اصلی آبی، قرمز و سبز از دستگاه‌های دیجیتال مانند تلویزیون، dvd player و کامپیوتر استفاده می‌شود. این کابل قابلیت همگام‌سازی افقی و عمودی سیگنال‌ها را نیز دارد. بنابه تعریف، مشخص است که از کابل و سوکت VGA‌ نمی‌توان برای انتقال صدا استفاده کرد.
در کامپیوترها، لپ‌تاپ‌ها و تلویزیون‌های LED کوچک امروزی، عمدتا از تکنولوژی‌های جایگزین و پیشرفته‌تر مانند DVI و HDMI استفاده می‌شود. با این حال، VGA‌ هنوز در برخی صنایع استاندارد، تکنولوژی محبوب شرکت‌ها است. از جمله کاربردهای مهم این کابل در دنیای امروز می‌توان به موارد زیر اشاره کرد:

نحوه تشخیص ورژن کابل hdmi

•  سخت‌افزارهای در مقیاس صنعتی
•  سیستم‌های Embedded مانند ردیاب‌ها که سادگی طراحی و مقاومت کابل‌ها در آنها مهم است.
•  پروژکتورها و نمایشگرهای بزرگ شهری و ویدئووال‌ها
•  پورت پشتیبان در بسیاری از دستگاه‌های مدرن

مهم ترین قابلیت های کابل VGA‌

ماهیت آنالوگ فناوری VGA، امکان نمایش رنگ‌ها به‌صورت نامحدود را فراهم می‌آورد اما در عین حال، حساسیت آن به تداخل و نویز و افت کیفیت با افزایش طول کابل نیز بالاست. درست به همین دلیل، امروزه برخی برندها اقدام به تولید کابل VGA‌ بدون نویز کرده‌اند. از دیگر ویژگی‌های کابل VGA‌، می‌توان به موارد زیر اشاره کرد:

• رزولوشن استاندارد: 480 در 640 پیکسل
• حداکثر رزولوشن قابل انتقال از یک کابل VGA‌ با کیفیت: 1920 در 1080 پیکسل (فول اچ‌دی)
• حداکثر عمق رنگ: 24 بیت
• نرخ تازه‌سازی تصویر استاندارد: 60 هرتز و قابل افزایش با برخی تغییرات در پیاده‌سازی
• پهنای باند استاندارد: حدود 140 مگاهرتز

مزایای کابل VGA چیست؟

از مهم‌ترین مزایای سیم VGA موارد زیر هستند:

• سازگاری عالی با انواع دستگاه‌ها و پیکربندی‌ها به‌منظور دریافت خروجی تصویر
• بهترین گزینه برای انتقال سیگنال‌های آنالوگ
• راه‌اندازی آسان
• بدون محدودیت HDCP معمول در کابل‌های دیگر که امکان پخش محتواهای دارای حق نشر را نیز فراهم می‌کند.
• طراحی ساده و مقاوم سوکت VGA
• امکان اتصال آن به انواع مبدل‌ها مانند تبدیل dvi به vga یا کابل vga به display
• انعطاف‌پذیری بالا در وضوح تصاویر
• مقرون‌به‌صرفگی قیمت کابل VGA برای سازنده‌ها در مقایسه با دیگر تکنولوژی‌ها و در نتیجه کاهش قیمت مصرف‌کننده

معایب کابل VGA‌ چیست؟

مهم‌ترین محدودیت‌های کابل VGA‌ را نیز می‌توان در موارد زیر خلاصه کرد:

• رزولوشن پایین‌تر در مقابل کابل‌های انتقال تصویر دیجیتال با استانداردهای جدیدتر مانند HDMI
• افت کیفیت سیگنال و افزایش نویز با افزایش طول کابل
• عدم پشتیبانی از انتقال صدا
• اندازه بزرگ‌تر کابل و فیش VGA‌ نسبت به تکنولوژی‌های جدیدتر و در نتیجه افزایش وزن و حجم بدنه دستگاه
• نرخ تازه‌سازی پایین‌تر تصویر در مقایسه با تکنولوژی‌های جدیدتر

انواع کابل VGA‌ را بشناسید

یکی از مهم‌ترین عوامل موثر در قیمت کابل VGA‌، نوع آن است که کارکردها و ویژگی‌های کابل را نیز تعریف می‌کند. در این بخش، انواع کابل VGA را مختصرا معرفی کرده‌ایم.
کابل VGA استاندارد
آنچه تاکنون در این مقاله گفته‌ایم، ویژگی‌های کابل استاندارد VGA‌ هستند. این محصول در نوع خود یکی از ارزان‌ترین گزینه‌ها در میان انواع کابل تصویر محسوب می‎شود و برای مصارف خانگی و رایج اداری کاربرد دارد.

کابل VGA تقویت شده

سیم VGA‌ تقویت‌شده (High-Quality VGA یا Coaxial VGA)، دارای رشته‌های جداگانه کواکسیال برای هر سیگنال رنگ است؛ این ویژگی به کاهش نویز و افزایش کیفیت تصویر منجر می‌شود. این محصول برای انتقال تصاویر در فواصل بیشتر از 10 متر در محیط‌های با نویز بالا مناسب است.

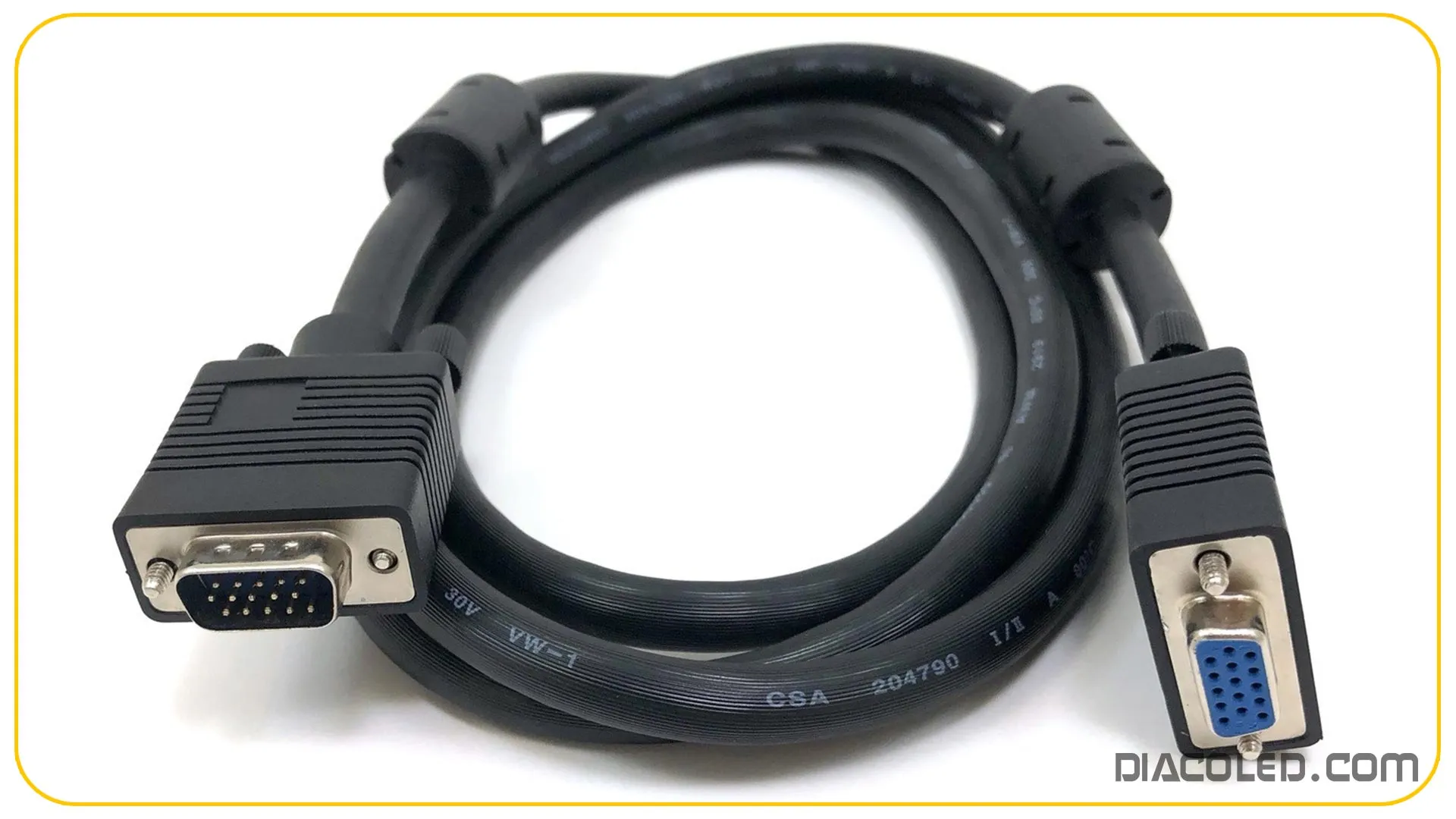

کابل VGA با فیلتر

یکی از انواع کابل VGA‌ بدون نویز، کابل با فیلتر یا Ferrite‌ است. این محصول در دو سر خود یک هسته ساخته‌شده از ماده فریت دارد که نویزهای با فرکانس بالا را نیز مهار می‌کند. کابل‌های با فیلتر VGA عمدتا در نمایشگرهای LED بزرگ و پروژکتورها استفاده می‌شوند.

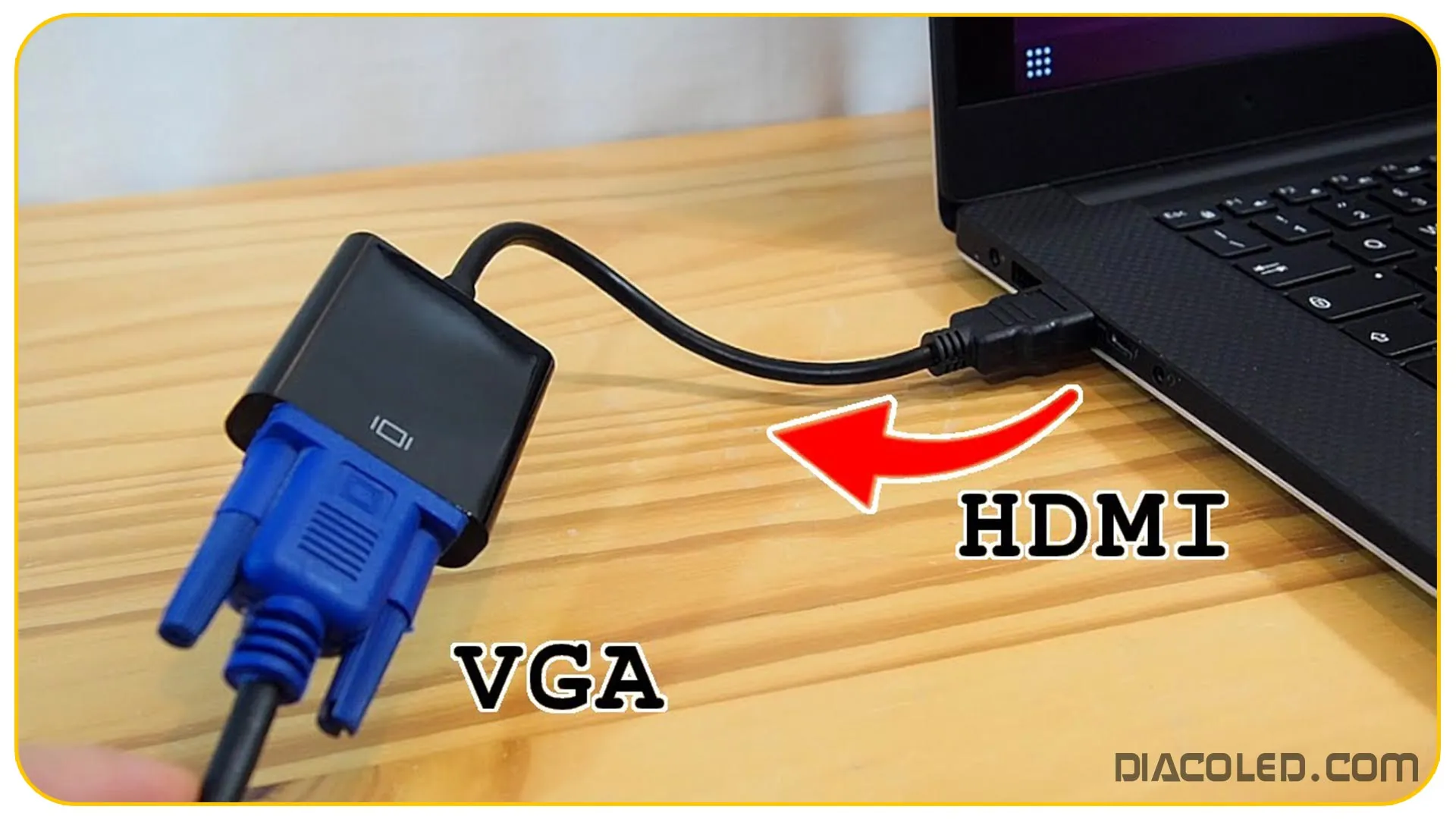

کابل HDMI به VGA

کابل ترکیبی HDMI به VGA‌، خروجی آنالوگ VGA‌ در دستگاه مبدا تصویر را به ورودی دیجیتال HDMI در دستگاه مقصد متصل می‌کند. به این ترتیب می‌توانید دستگاهی با ورودی HDMI را به دستگاهی با خروجی VGA‌ وصل کنید. راهکار دیگر نیز استفاده از تبدیل کابل VGA به HDMI است.

مقاله کاربردی: پورت تلویزیون کجاست

کابل DVI به VGA

این کابل نیز امکان اتصال خروجی VGA از یک دستگاه به ورودی DVI در دستگاه دیگر را فراهم می‌کند. کابل DVI‌ به VGA تنها برای پورت‌های DVI-A و DVI-I کاربرد دارد و برای DVI-D (DVI-Digital) قابل استفاده نیست. مشابه تبدیل VGA به HDMI برای این منظور نیز می‌توانید از یک تبدیل DVI به VGA‌ نیز استفاده کنید.

کابل VGA‌ به Display

برای انتقال تصویر آنالوگ از یک دستگاه به دستگاه دیگر با ورودی display می‌توانید از کابل vga به display استفاده کنید. برخی از این کابل‌ها، کاربری چندمنظوره داشته و به‌عنوان کابل hdmi به vga‌ یا dvi به vga‌ نیز کاربرد دارند.

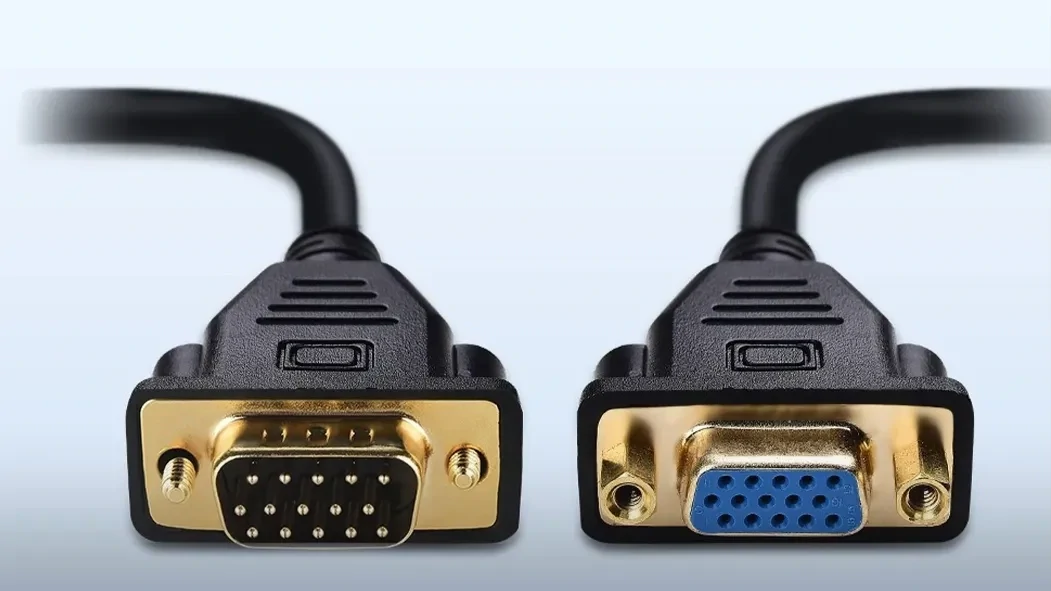

کابل VGA‌ به VGA

هر دو سر یک کابل VGA به VGA‌ دارای سوکت VGA‌ است. بنابراین از این کابل برای انتقال تصویر آنالوگ بین دو دستگاه با فیش‌های VGA‌ استفاده می‌شود. نوع خاصی از آن نیز تحت عنوان VGA اسپلیتر یا چندشاخه معروف است که در سر ورودی خود، چند سوکت VGA‌ دارد.

انواع کم کاربردتر کابل VGA

برخی از انواع کابل VGA‌ کم‌کاربردتر هستند و مصارف اختصاصی و ویژه‌ای دارند. مهم‌ترین آنها عبارتند از:
کابل Mini VGA: نوع خاص و کوچکتر کابل VGA‌ با 14 رشته به‌جای 15 رشته که پورت آن عمدتا در کامپیوترها یا لپ‌تاپ‌های قدیمی تعبیه می‌شد.
کابل SVGA یا شیلددار: یکی از انواع کابل VGA تقویت‌شده که وضوح تصویر بالاتری دارد و با رشته‌های ضخیم‌تر خود نویزها را کاهش می‌دهد. به همین دلیل، به‌عنوان کابل VGA بدون نویز نیز به فروش می‌رسد.

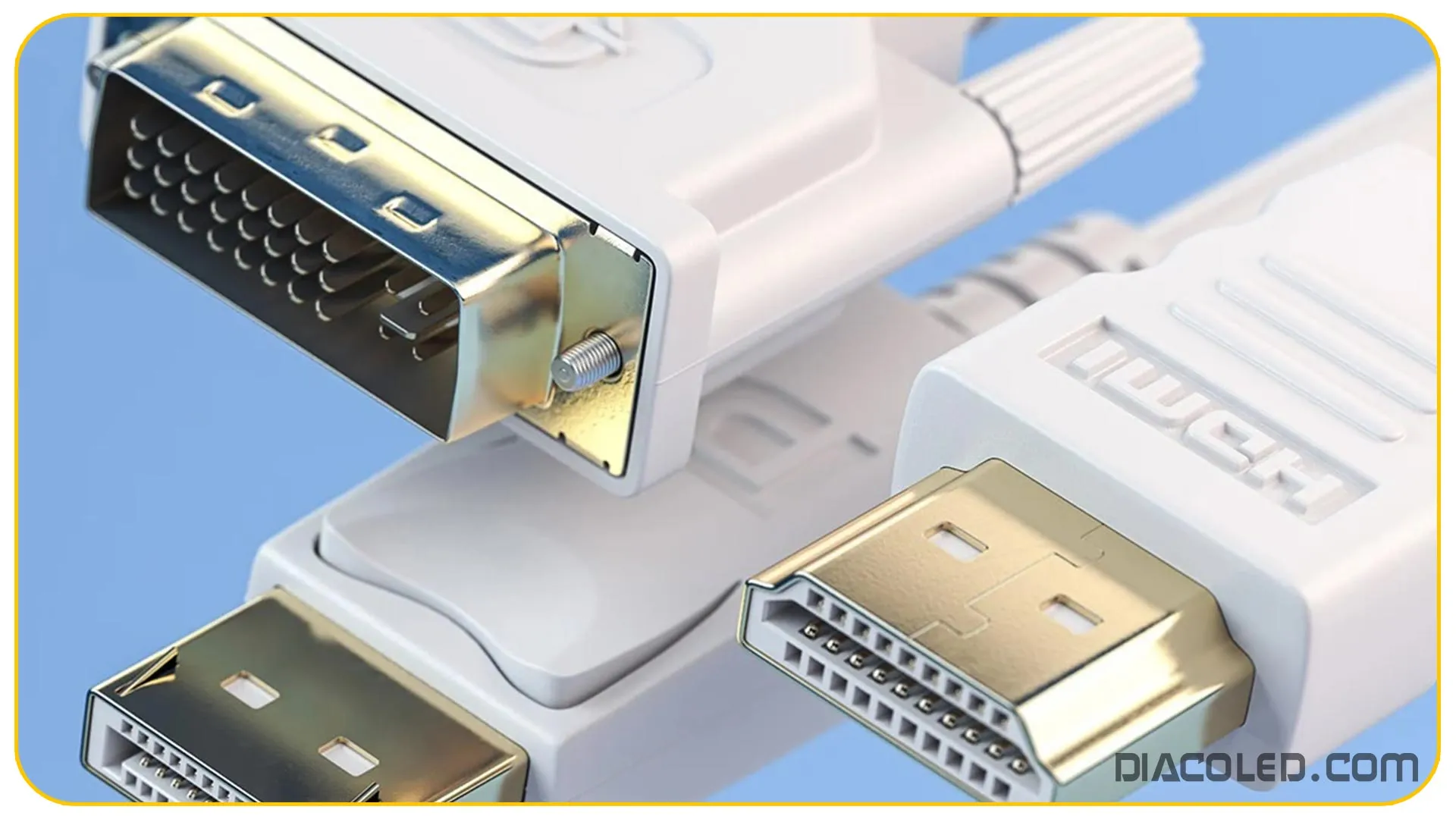

مقایسه کابل VGA با دیگر کابل ها

در جدول زیر کابل VGA‌ را با دیگر انواع کابل تصویر و صدا از جنبه‌های مختلف مقایسه کرده‌ایم:

VGA	HDMI	DVI	DisplayPort	USB-C (Display Mode)	ویژگی‌ها
آنالوگ	دیجیتال	دیجیتال (برخی مدل‌ها آنالوگ)	دیجیتال	دیجیتال	نوع سیگنال
متوسط تا بالا	معمولا تا 4K	متوسط تا بالا	بسیار بالا (8K و HDR)	بسیار بالا	کیفیت تصویر
دارد	دارد	ندارد	دارد	دارد	پشتیبانی از صدا
1920 در 1080 (Full HD)	4K با فرکانس 60 هرتز یا بالاتر	2560 در 1600 (DVI-D Dual Link)	8K با فرکانس 60 هرتز یا بالاتر	4K یا بالاتر	حداکثر رزولوشن معمول
آنالوگ 15-پین D-sub	پورت مستطیل کوچک	پورت بزرگ HDMI	پورت HDMI کوچک با لبه خاص Display	پورت USB-C دو طرفه	نوع اتصال
تا پنج متر	تا 15 متر	تا پنج متر	تا سه متر برای 8K و طول‌های بیشتر برای رزولوشن پایین‌تر	متغیر بسته به نوع کابل و آداپتور	طول کابل پیشنهادی
مانیتورهای قدیمی و پروژکتورها	تلویزیون، مانیتور و کنسول‌ها	مانیتورهای قدیمی‌تر و کارت‌های گرافیک	مانیتورهای حرفه‌ای و کارت گرافیک	لپ‌تاپ‌ها، گوشی‌ها و تبلت‌ها	کاربردهای رایج

معیارهای خرید کابل VGA

هنگام خرید کابل VGA به معیارهای مهم زیر توجه کنید:
• خرید کابل VGA‌ اصلی با برند شناخته‌شده و بررسی مشخصات اصالت آن در وب‌سایت سازنده
• توجه به طول کابل مورد نیاز؛ برای مسافت‌های بیشتر از پنج متر ترجیحا از چند کابل VGA‌ به VGA‌، دارای تقویت‌کننده کواکسیال یا SVGA‌ استفاده کنید.
• توجه به نویز محیط؛ برای محیط‌های با نویز بالا، انواع کابل VGA‌ بدون نویز با شیلد داخلی و ضخامت بیشتر را در نظر بگیرید.
• تعداد پین‌های فعال؛ کابل‌های ارزان‌قیمت معمولا کمتر از 15 پین دارند که قطعا روی کیفیت تصویر تاثیر منفی می‌گذارد.
• جنس سوکت VGA؛ کانکتورهای طلایی یا آبکاری‌شده مقاومت بیشتری در برابر خوردگی داشته و انتقال سیگنال بهتری هم دارند. بهتر است قاب دور سوکت VGA‌ هم فلزی باشد.
• پشتیبانی از رزولوشن مورد نیاز
• سازگاری با پورت‌های دستگاه‌های مبدا و مقصد و در صورت نیاز، خرید تبدیل کابل VGA مناسب

رزولوشن چیست

علائم خرابی کابل VGA چیست؟

اما از کجا بفهمیم کابل vga خراب است؟ توجه به نشانه‌های زیر در این زمینه می‌تواند مفید باشد:
• افت کیفیت رنگ‌ها
• خطوط مات عمودی و افقی روی صفحه
• کاهش وضوح تصویر
• به‌هم‌ریختگی، تداخل و جابجایی رنگ‌ها
• قطع و وصل شدن تصویر با تکان دادن کابل
• پرش یا لرزش مداوم تصویر
• سیاه شدن تصویر و قطع شدن کامل آن
• ایجاد شدن نویز الکتریکی (موج‌ها یا لکه‌ها آنالوگ)

تعمیر کابل VGA‌ نیز معمولا دشوار بوده و مقرون‌به‌صرفه نیست. بنابراین در صورت خرابی آن بهتر است یک کابل VGA‌ باکیفیت از برندی معتبر تهیه کنید.

سخن آخر؛ نکاتی برای افزایش دوام کابل VGA

با توجه به قیمت کابل VGA و دشواری تعمیر آن بهتر است با رعایت برخی نکات، طول عمر مفید آن را افزایش دهید. خودداری از کشیدن، خم کردن یا پیچاندن، گرفتن سوکت VGA‌ هنگام جداسازی آن، دور کردن کابل از محیط‌ها و دستگاه‌های مولد نویز، کاهش دمای محیط اطراف، محافظت از کابل در برابر رطوبت، تمیز کردن منظم سوکت و فیش VGA و درنهایت استفاده از گیره اتصال برای جلوگیری از آسیب‌دیدگی کابل توسط صندلی و میزهای اطراف از جمله مهم‌ترین راهکارهای افزایش عمر انواع کابل VGA‌ هستند.
