امروزه ویدیووال‌ها را در بسیاری از مکان‌های تجاری، اداری، سالن‌های همایش و کنفرانس، نمایشگاه‌ها، مراکز آموزشی و حتی تفریحی می‌بینیم. آنها نقش مهمی در صنعت تبلیغات و بازاریابی داشته و برای نمایش و انتقال دیجیتال اطلاعات در مقیاس بزرگ، بهترین گزینه محسوب می‌شوند. درحالی‌که درک مخاطب از ویدیووال شاید به یک صفحه‌نمایش LED بزرگ محدود باشد؛ اما این فناوری از تعداد زیادی قطعات کوچک و بزرگ دیگر چه در راه‌اندازی و چه در مدیریت بهره می‌برد. کنترلر، اسپلیتر و سوئیچ ویدیو وال ازجمله مهم‌ترین آنها هستند.

به‌عنوان صاحب یک ویدیووال، لازم است از نقش این قطعات، ارتباط آنها با یکدیگر و انواع‌شان اطلاعات کافی داشته باشید. در این مقاله با بررسی جامع هر سه قطعه به این موضوع می‌پردازیم. با ما همراه شده و در پایان، ویدئو وال خود را بهتر مدیریت کنید.

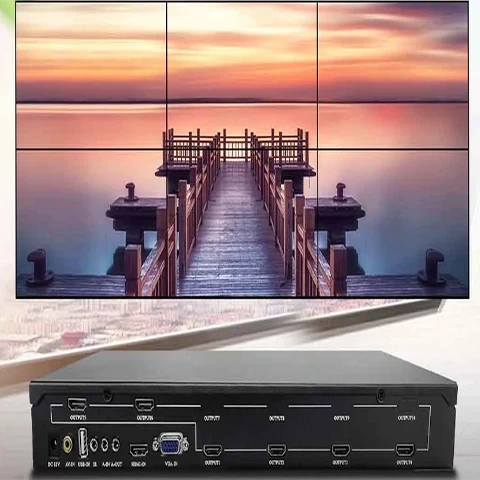

معرفی کنترلر ویدئو وال

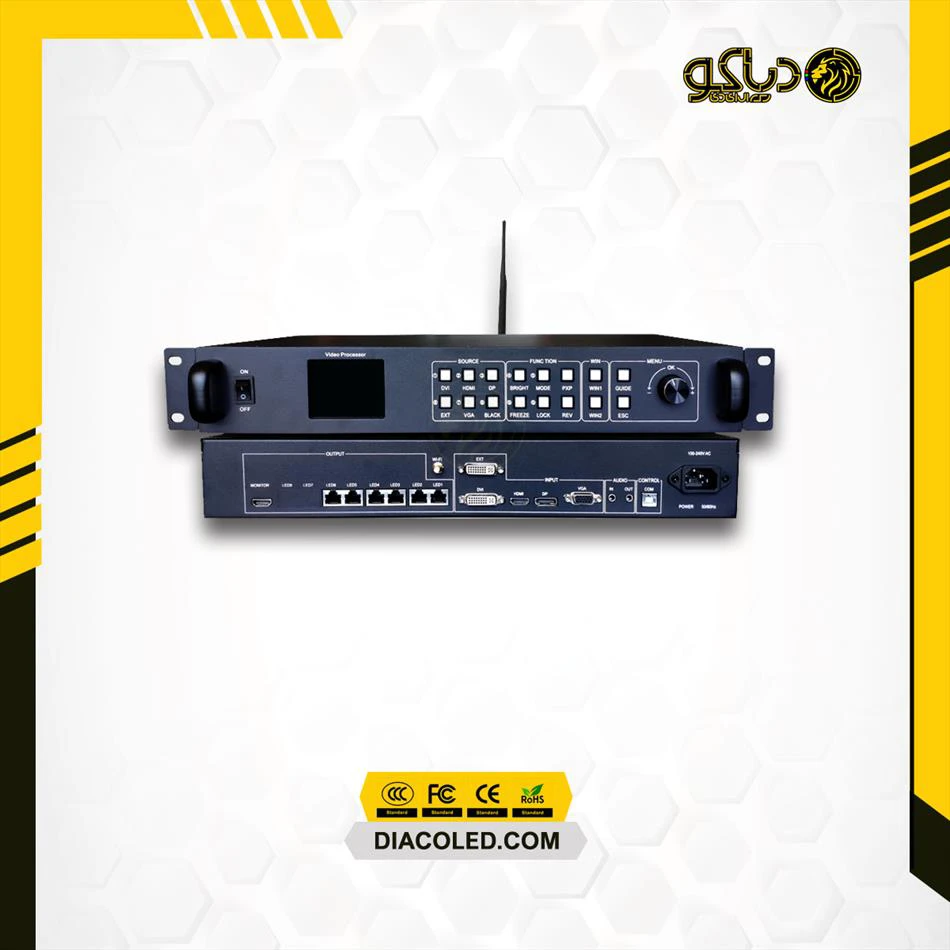

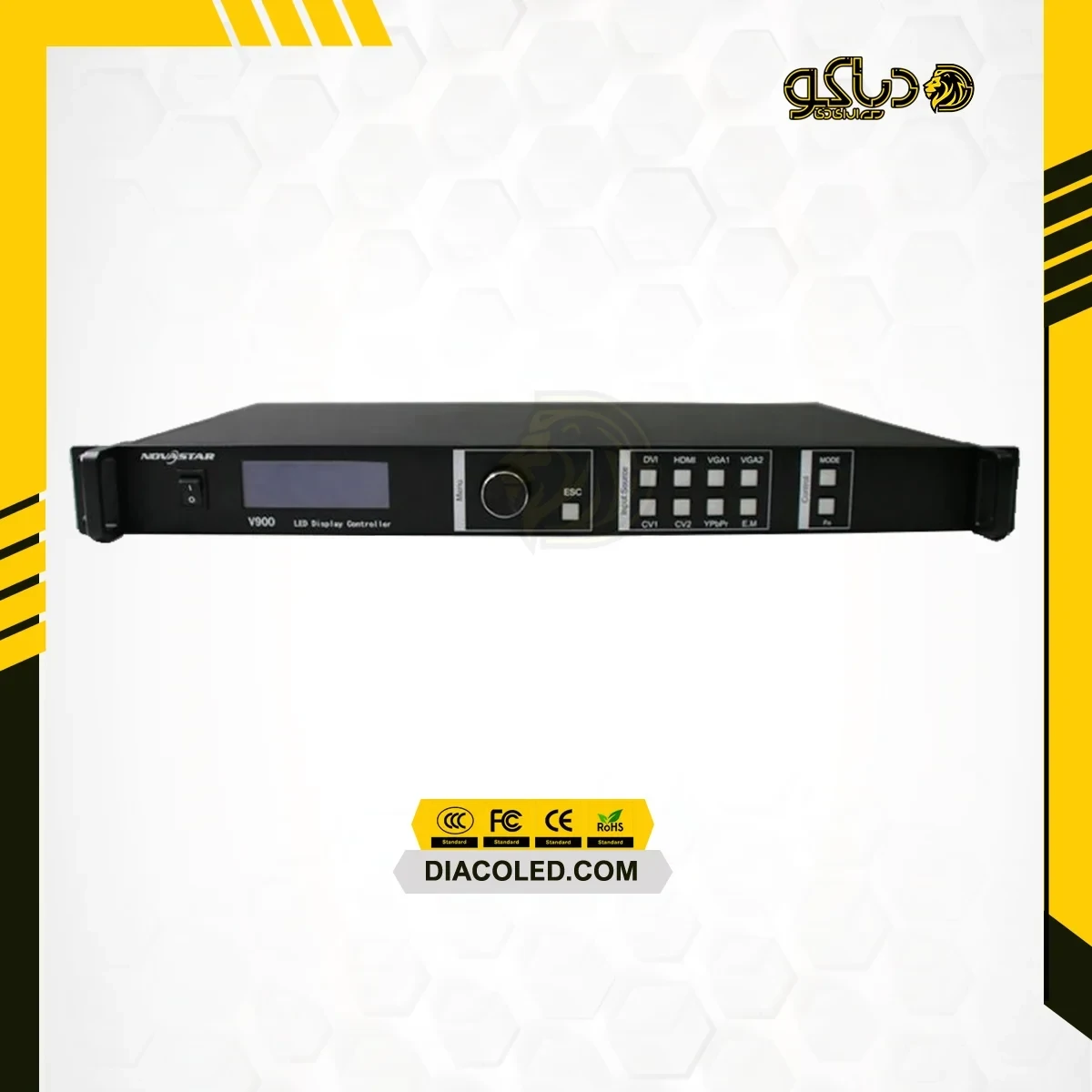

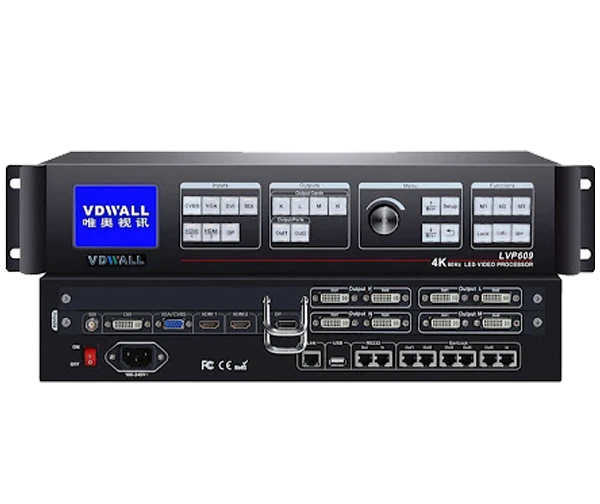

کنترلر (Controller) ویدئو وال، یک قطعه الکترونیکی مستطیل‌شکل متشکل از پردازنده‌های قوی و مدارهای الکترونیکی پیچیده است که تصاویر ورودی را پردازش کرده و به‌منظور نمایش همزمان روی چند نمایشگر به بخش‌های متعددی تقسیم می‌کند. کنترلر ویدیو وال به‌عنوان مغز کل سیستم عمل کرده و نقشی اساسی در هماهنگی و تنظیمات محتوا دارد. این قطعه در ابعاد مختلف از رومیزی تا رکمونت تولید شده و دارای ورودی‌ها و خروجی‌های متعدد مانند USB، HDMI، Ethernet و غیره است. کنترلر معمولا یک فن یا هیت‌سینک خنک‌کننده نیز دارد.

وظایف کنترلر ویدئووال چیست؟

وظایف کنترلر ویدئووال را به‌صورت زیر می‌توان خلاصه کرد:
• تقسیم تصاویر و ارسال آنها به نمایشگرها و پخش هماهنگ آنها
• پردازش و مدیریت ورودی تصویر ویدئووال
• تضمین نمایش محتوا با حداکثر رزولوشن قابل نمایش
• زمان‌بندی نمایش محتوا
• تنظیم چیدمان تصاویر در هر صفحه‌نمایش واحد
•  ارائه امکانات ویرایشی و کنترلی بر محتوای در حال پخش

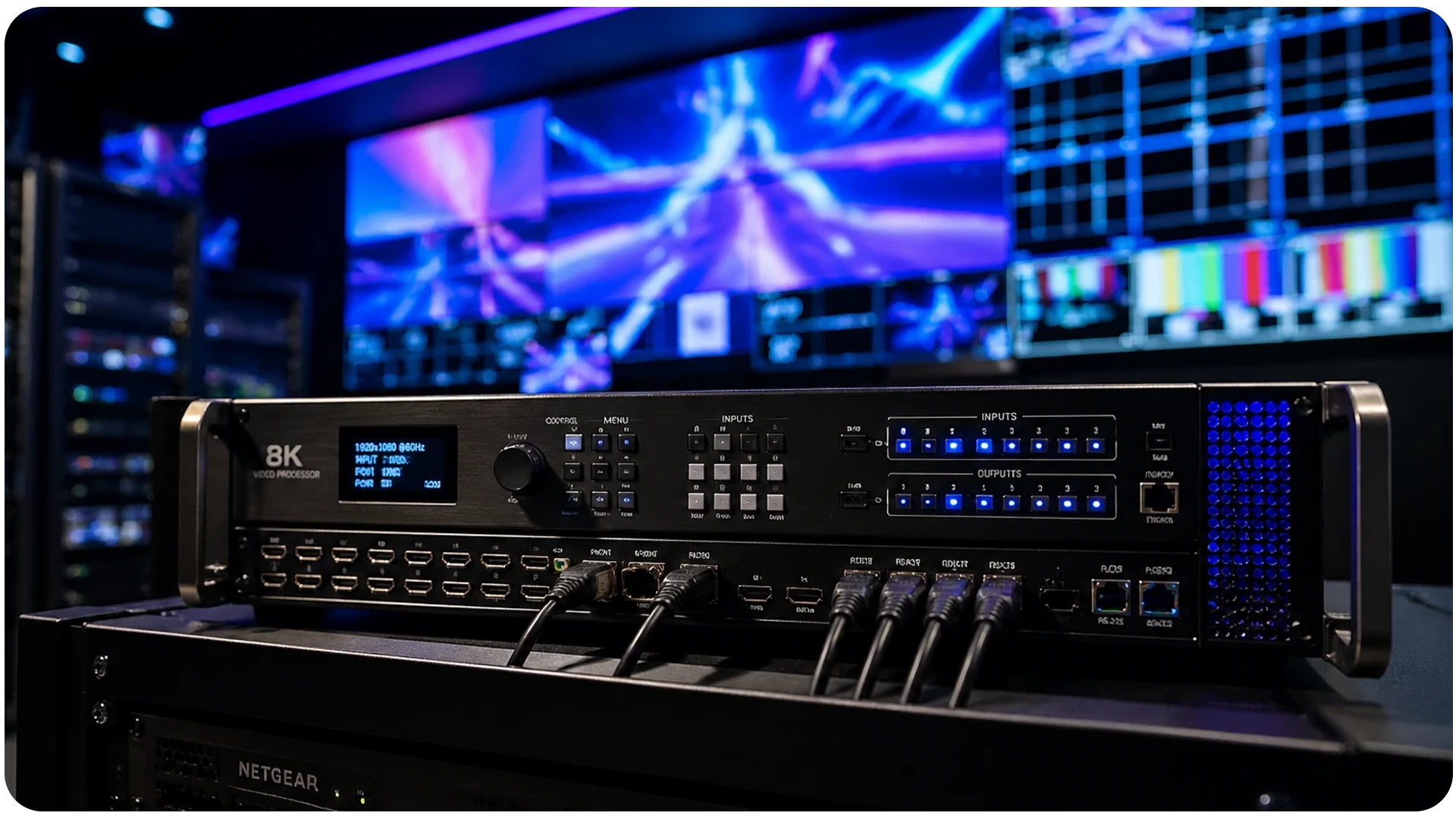

برای آشنایی و خرید انواع پروسسور وارد لینک زیر شوید:

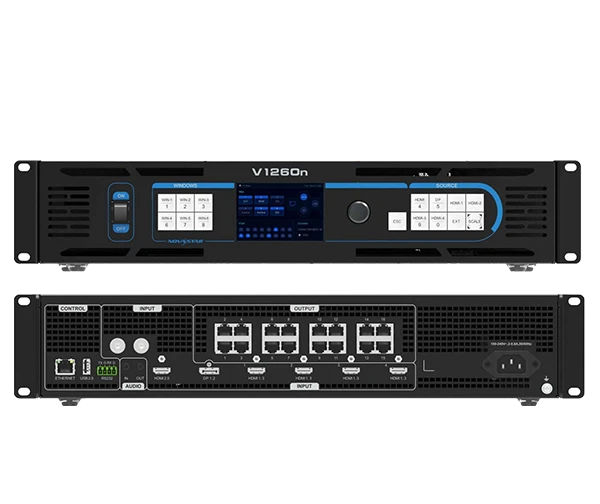

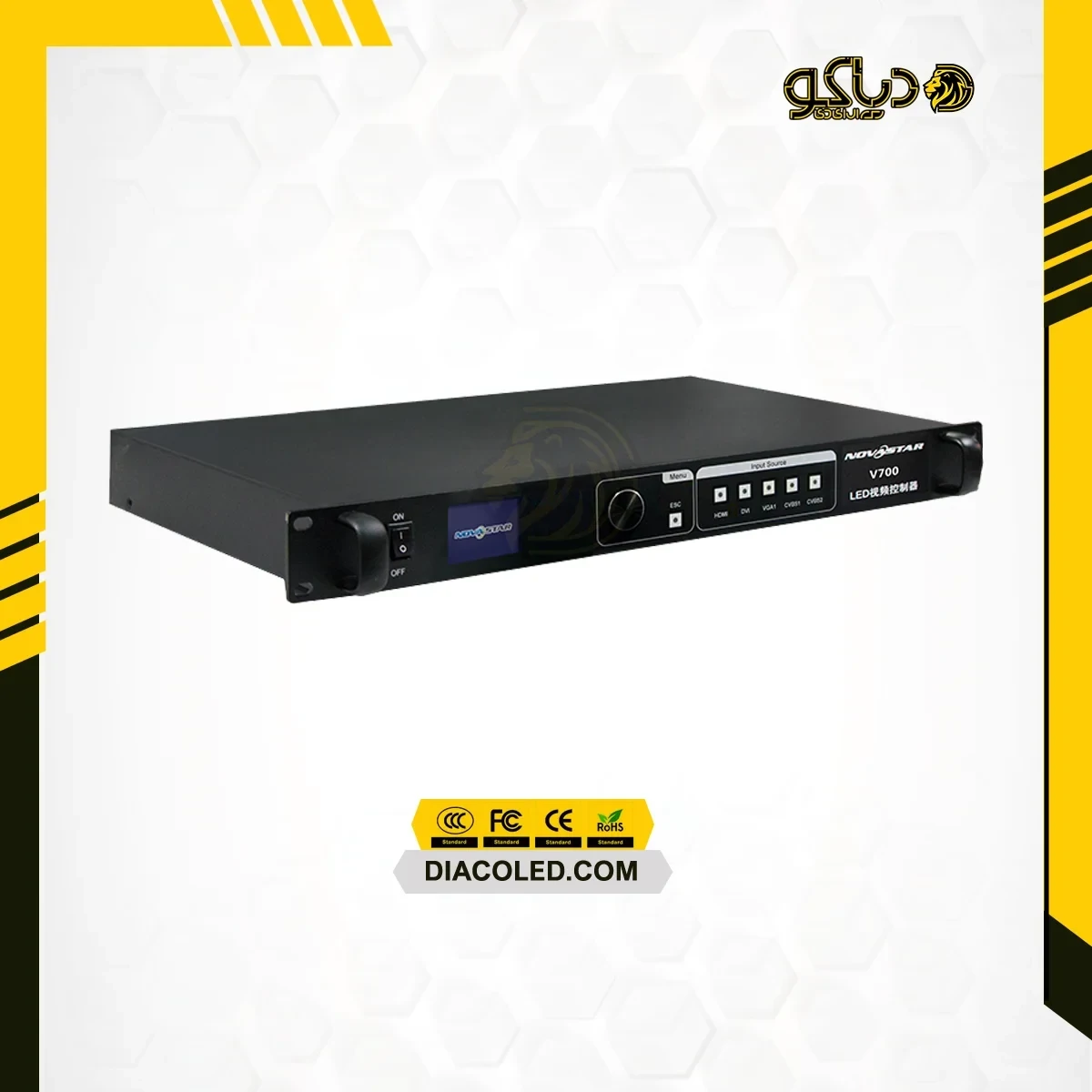

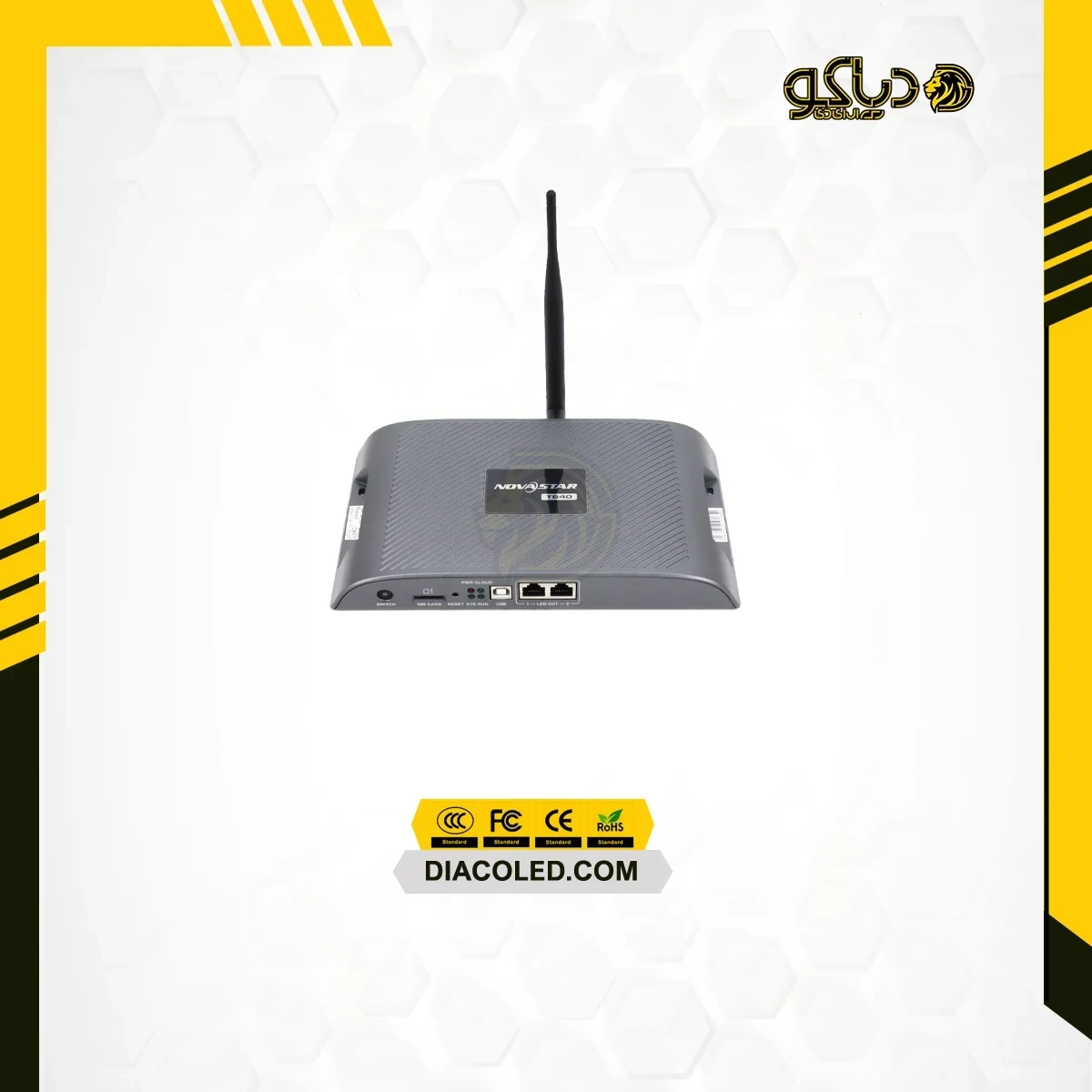

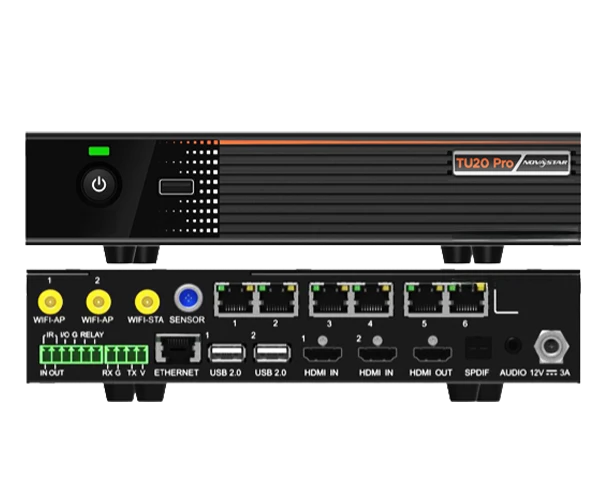

قیمت ویدئو پروسسور

انواع کنترلر ویدیو وال

کنترلر ویدئو وال به سه نوع زیر تقسیم می‌شود:
• کنترلر سخت‌افزاری؛ شامل دستگاه‌ها یا کارت‌های پردازش مستقل با پردازنده داخلی، مناسب برای ویدئو وال‌های بزرگ و پخش تصاویر با رزولوشن بالا، دارای قابلیت‌های پیشرفته بر تنظیم تصاویر، لایه‌بندی و توزیع ماژولار سیگنال
• کنترلر نرم‌افزاری؛ شامل یک نرم‌افزار متصل به یک سرور مجازی یا فیزیکی خارجی، مناسب برای نمایشگرهای LED‌ کوچک و متوسط با رزولوشن متوسط
•  کنترلرهای ماژولار؛ شامل یک کنترلر ویدیو وال سخت‌افزاری یا نرم‌افزاری با قابلیت پردازش تصاویر در ماژول‌های جداگانه؛ مناسب برای نمایش محتوا در ابعاد وسیع با کیفیت بالا

چند کنترلر ویدیو وال حرفه ‌ای و پرفروش در بازار ایران نیز عبارتند از:
• VX400
• VX600
• VX1000
• Linsen x100
• Linsen x200
• Lisnx2000
• Listen vp1000
• Listen vp1000s
• LV-VP6000
• LV-VP100

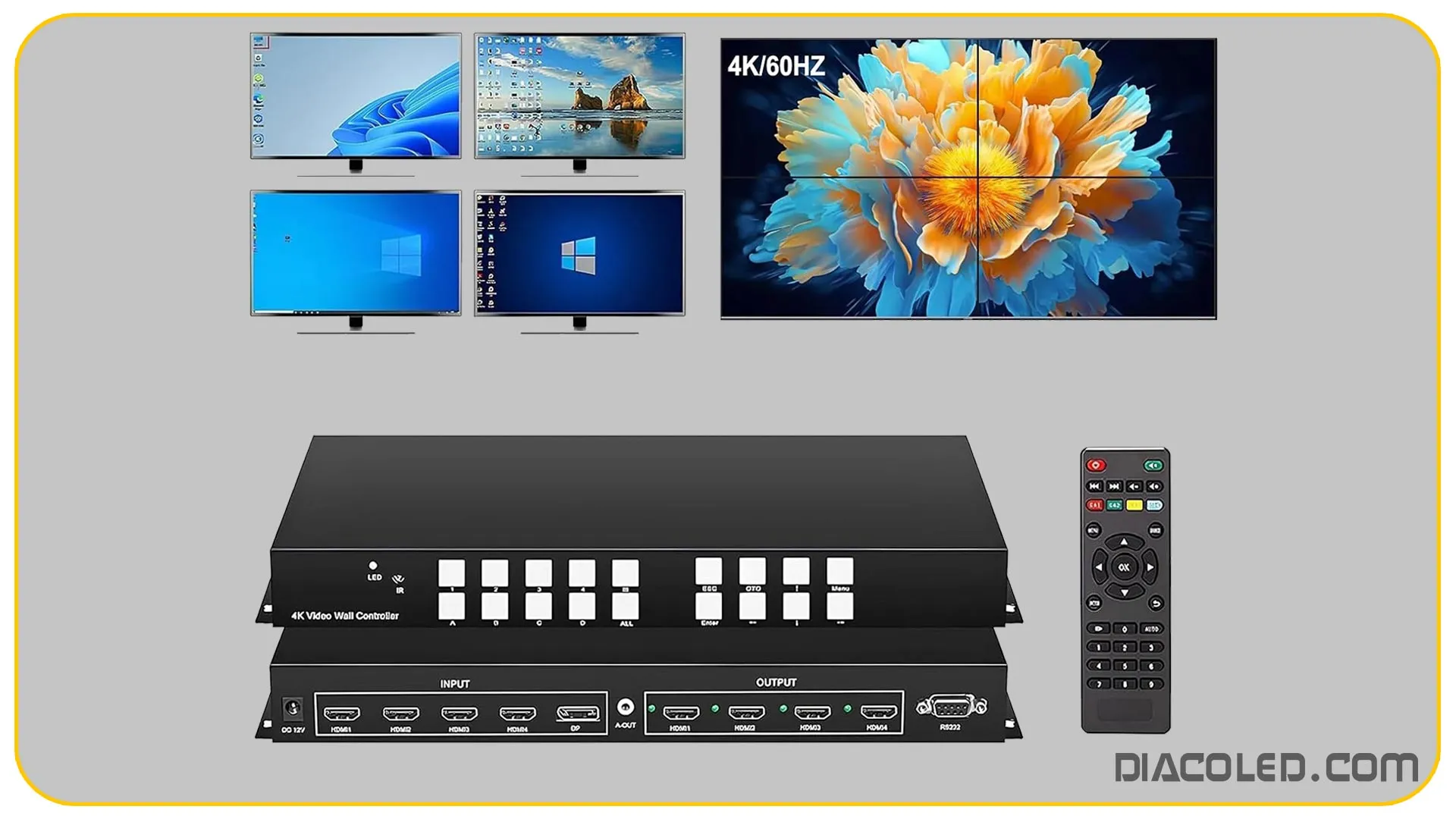

معرفی سوئیچ ویدیو وال

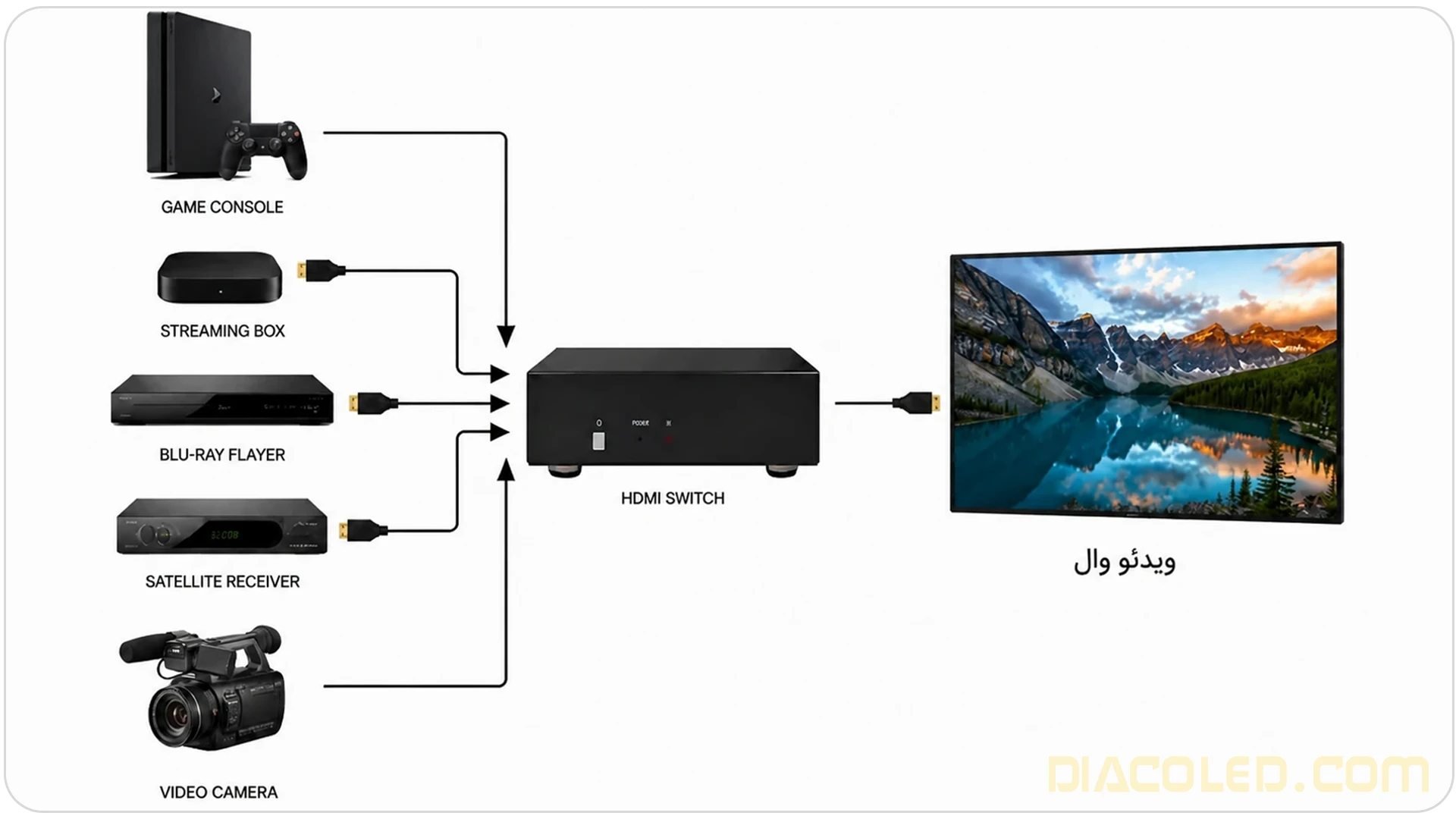

برخی ویدیو وال‌ها امکان دریافت محتوای ورودی از منابع مختلف مانند لپ‌تاپ، دوربین و دیگر پلیرها به‌صورت هم‌زمان را دارند. در این صورت، وظیفه مدیریت ورودی های تصویر بر عهده قطعه‌ای به نام سوئیچ (Switch) است. سوئیچ تصویر ویدئووال، برخلاف کنترلر، هیچگونه پردازشی روی داده‌های ورودی انجام نداده و تنها هدایت سیگنال از ورودی‌ها به نمایشگرهای مختلف یک ویدیو وال را انجام می‌دهد.
در پنل جلویی سوئیچ ویدیو وال، چند دکمه یا کلید برای انتخاب منابع ورودی تصویر و پشت آن نیز چند پورت ورودی و خروجی تعبیه می‌شود. از نظر سخت‌افزاری و مدارها، این قطعه، ساده‌تر از کنترلر ویدئووال است.

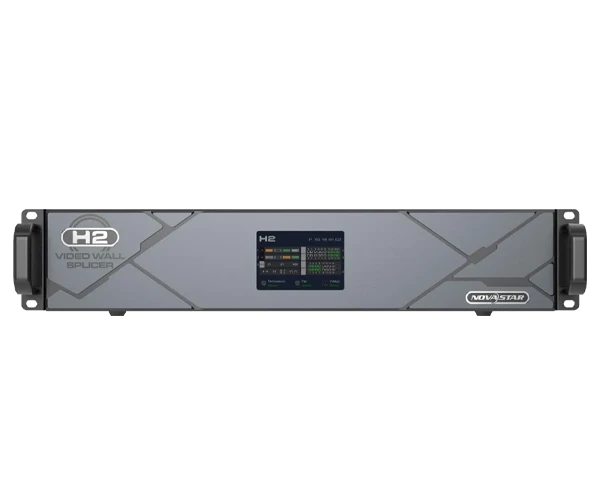

یکی از پرفروش ترین کنترلر بازار:
ویدیو پروسسور VX1000

وظایف سوئیچ ویدیو وال

وظایف قطعه سوئیچ تصویر در سیستم ویدئووال را می‌توان به‌صورت زیر خلاصه کرد:
• انتخاب تصویر از بین منابع ورودی مختلف
• سوئیچ ویدئو چند ورودی و جابجایی آنی بین آنها
• هدایت سیگنال انتخاب‌شده و به کنترلر و نمایشگر
• مدیریت ورودی‌ها از نظر اولویت پخش و یا نوع سیگنال
•  فراهم کردن امکان نظارت دقیق‌تر و امکان پخش انواع محتوا به‌صورت همزمان

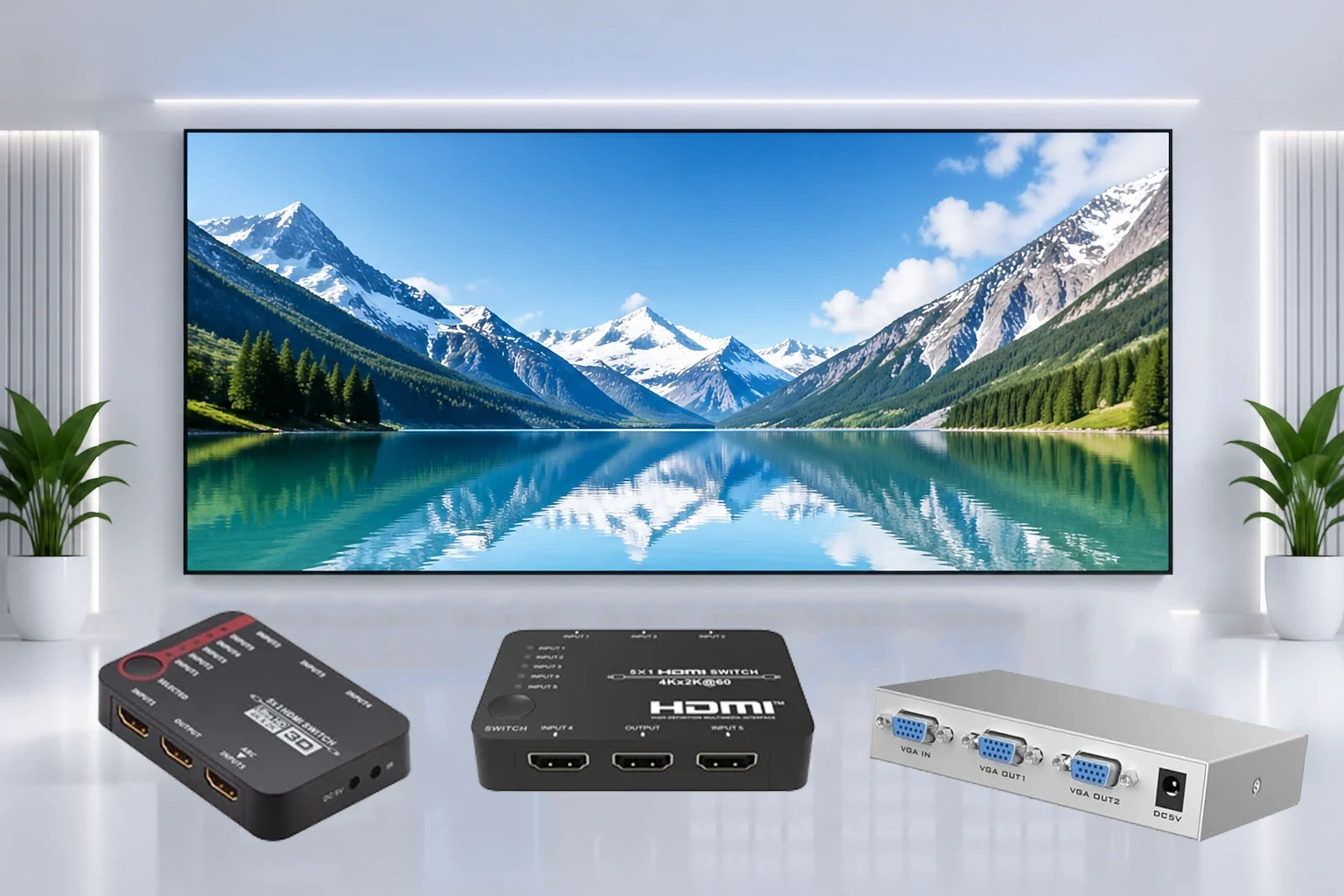

انواع سوئیچ تصویر ویدئو وال

سوئیچ ویدیو وال از جهات مختلفی قابل تقسیم‌بندی است. مهم‌ترین آنها از نظر نوع ورودی‌ها و خروجی‌هاست. از این نظر، این قطعه به انواعی مانند سوئیچ HDMI، SDI، DVI، DisplayPort و Quad MultiView تقسیم می‌شود. در حال حاضر، برخی از مدل‌های معروف و پرفروش سوئیچ ویدیووال در بازار عبارتند از:

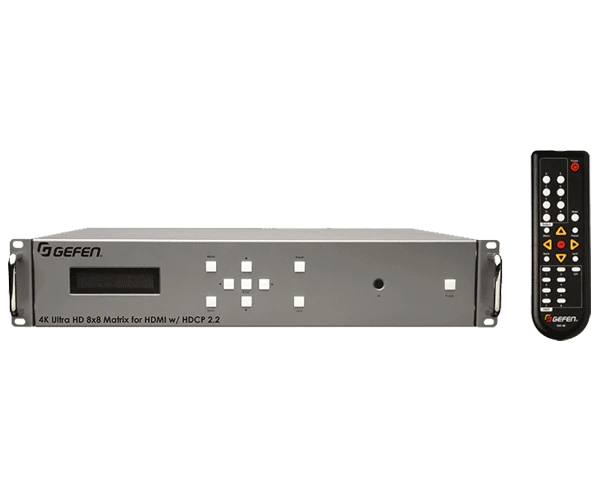

•    Gefen EXT-UHD600A-88 4K Ultra HD 8x8 Matrix
•    Extron DTP CrossPoint 86 4K

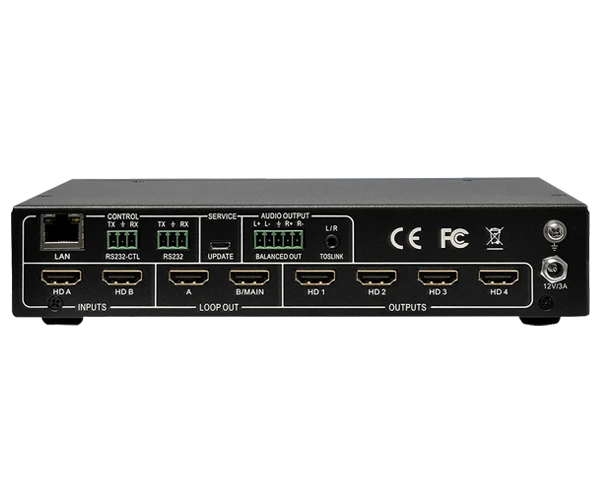

•    OREI 4K 2x2

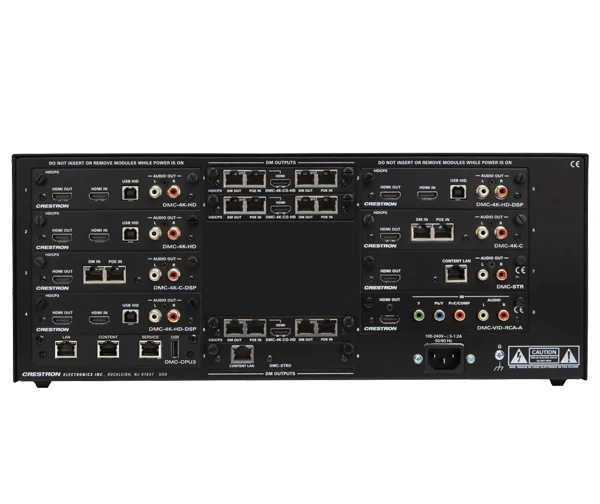

•    CRESTRON DM-MD8X8

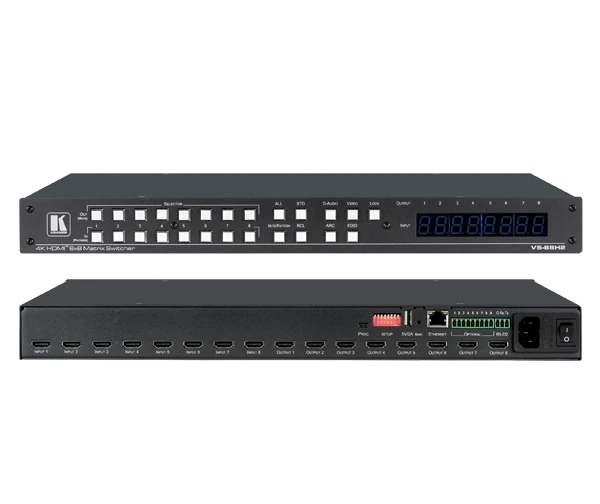

•    Kramer Matrix VS-88H 8x8 HDMI Matrix Switcher
در ادامه، مهم‌ترین انواع سوئیچ در سیستم ویدئووال را از نظر عملکردی بررسی می‌کنیم.

سوئیچ ویدیووال ساده

ابتدایی‌ترین شکل سوئیچ تصویر وید‌ئووال، نوع ساده آن است که خروجی‌ها و ورودی‌های محدودی دارد. همچنین از نظر مسیریابی یا روتینگ (Routing)‌، هر ورودی آن تنها می‌تواند به یک خروجی متصل شود. این سوئیچ‌ها برای نمایشگرهای LED‌ با اندازه کوچک و کیفیت پخش تصویر متوسط مناسب هستند.

ماتریکس سوئیچ ویدئو وال

این نوع سوئیچ ویدیو وال، امکان اتصال هم‌زمان چند ورودی به چند خروجی را فراهم می‌کند. بیشتر سوئیچ‌های امروزی روی ویدیووال‌های LED‌ پیشرفته از این نوع هستند. از طرف دیگر، آنها تخصیص یک محتوا به چند پنل را نیز امکان‌پذیر کرده و برای این منظور از یک نرم‌افزار مدیریتی بهره می‌برند. ماتریکس سوئیچ تصویر، حداقل هشت ورودی و هشت خروجی دارد و برای نمایشگرهای بزرگ با کیفیت پخش 4K‌ به بالا مناسب است.

سوئیچ کنترلر ویدئو وال

اما سوئیچ کنترلر ویدئو وال چیست؟ این قطعه درحقیقت، ترکیبی از یک کنترلر و یک سوئیچ است و کار هر دو را انجام می‌دهد. در برخی از ویدیووال‌های بزرگ و پیشرفته از نظر سخت‌افزاری، از Switch Controller برای مدیریت ورودی های تصویر و پردازش یکپارچه و هم‌زمان آنها استفاده می‌شود.

سوئیچ شبکه یا IP

سوئیچ ویدیو وال شبکه یا AV Over IP‌ که به‌اختصار به آن سوئیچ تصویر IP‌ هم گفته می‌شود، مدیریت ورودی های تصویر به سمت خروجی‌ها را از طریق کابل‌های شبکه اترنت (LAN) و IP‌ ‌های شبکه انجام می‌دهد. برای این منظور، سیگنال‌های AV یا Audio-Video به بسته‌های داده آنالوگ یا Data Packets‌ تقسیم شده و در مقصد یا خروجی، دوباره به سیگنال‌های صوتی و تصویری تبدیل می‌شوند. این تکنولوژی، انعطاف‌پذیری بیشتری در مقایسه با انواع سوئیچ HDMI‌ و غیره داشته و با استفاده از آن، امکان پخش حجم عظیم داده‌ها با کیفیت 4K و بالاتر فراهم می‌شود.

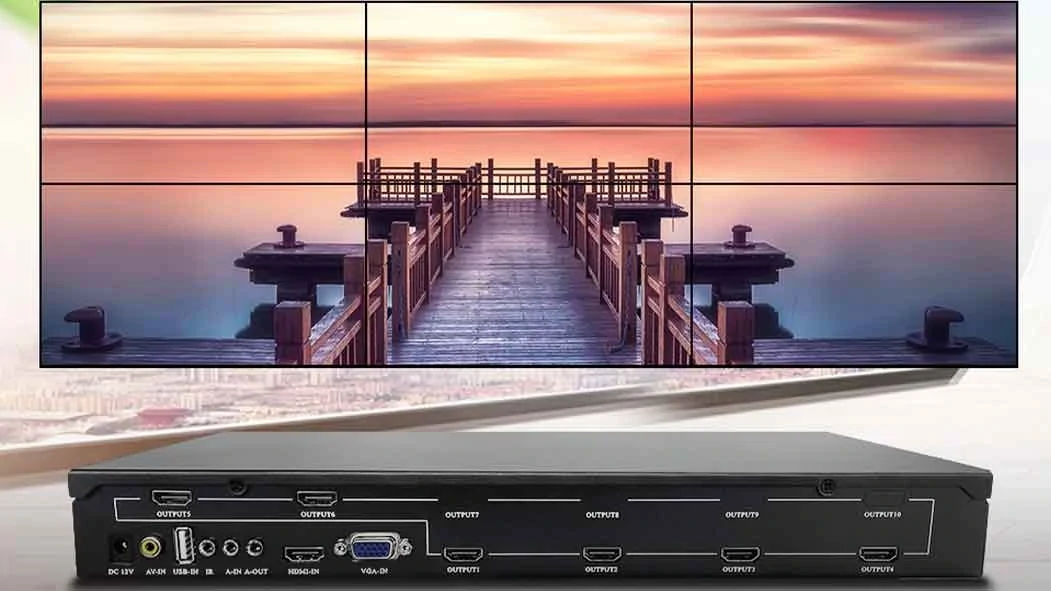

معرفی اسپلیتر ویدئو وال

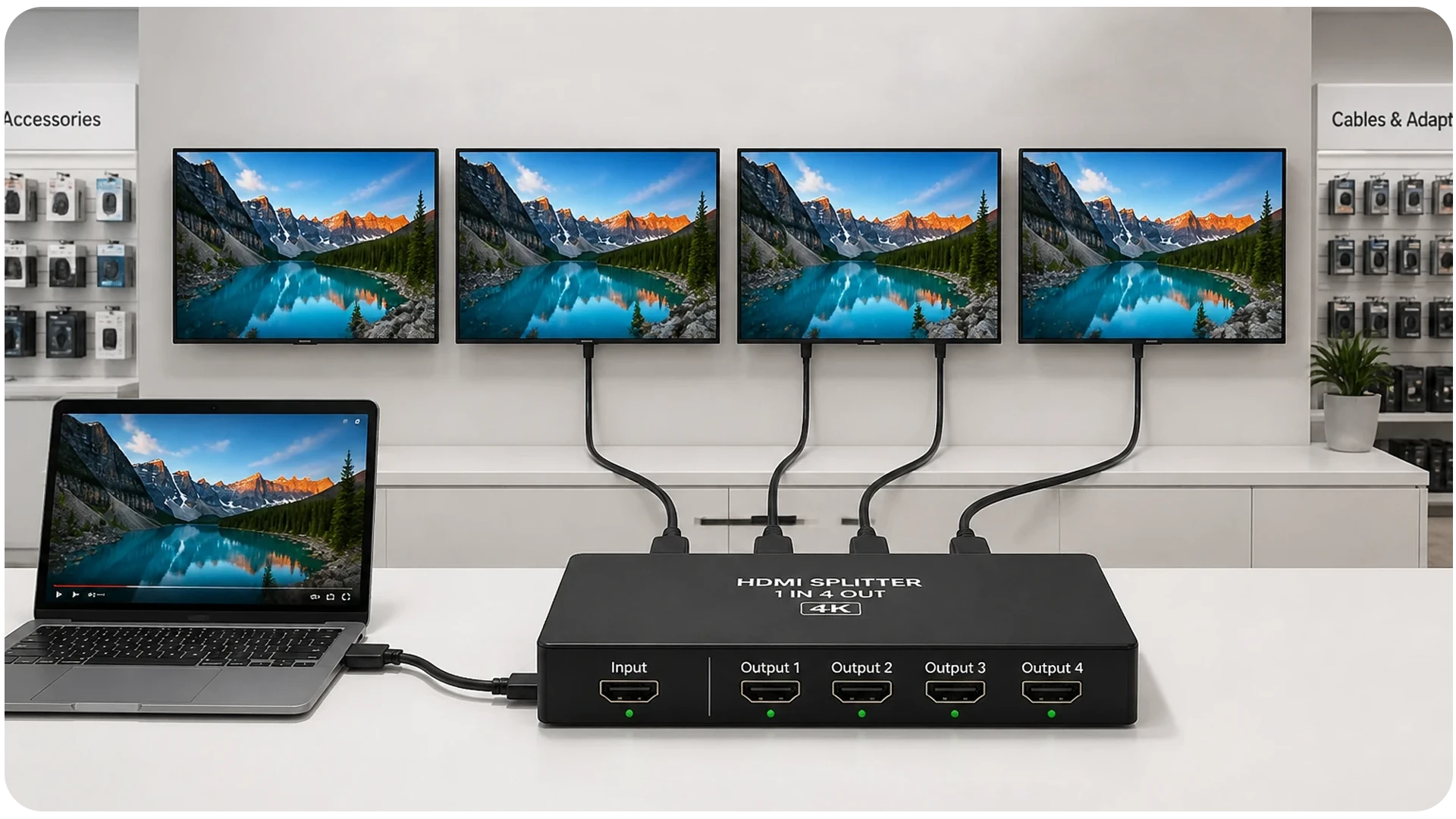

به‌منظور نمایش محتوای یک منبع روی چند خروجی ویدیووال از قطعه‌ای به نام اسپلیتر (Splitter) استفاده می‌شود. این قطعه داده‌های یک ورودی را بین چند خروجی تقسیم کرده و وظیفه نمایش همزمان آنها بدون افت کیفیت را به‌عهده دارد. به‌این‌ترتیب، نیازی به پخش همزمان یک محتوا روی چند منبع نخواهد بود. همچنین مدیریت ورودی تصویر ویدئو وال ساده‌تر شده و مصرف انرژی آن هم کاهش می‌یابد.
از نظر ظاهری، اسپلیترها کوچکتر از سوئیچ و کنترلر ویدئووال بوده و ساختار ساده‌تری نیز دارد. همچنین در آنها معمولا مدارهای کپی و تقویت سیگنال و نیز فن و هیت‌سینک نیز نصب می‌شود.

ویدئو وال چیست ؟

وظایف اسپلیتر ویدیو وال

کاربرد یک قطعه اسپلیتر در سیستم ویدئو وال را می‌توان به موارد زیر خلاصه کرد:
• توزیع سیگنال یک ورودی بین چندین نمایشگر
• تقویت کیفیت تصویر هنگام توزیع
• کاهش نیاز به منابع ورودی مختلف

انواع اسپلیتر در ویدئو وال

اسپلیتر نیز از نظر نوع پورت‌های ورودی و خروجی به انواع مختلفی تقسیم می‌شود. پرکاربردترین آنها اسپلیتر ویدئو وال HDMI، VGA، SDI و DVI‌ هستند. برخی انواع آن نیز ساده و فاقد تقویت‌کننده سیگنال بوده و درنتیجه قیمت ارزان‌تری هم دارند.
در ویدیووال‌های بزرگ و پیشرفته اما از اسپلیترهای EDID‌ استفاده می‌شود. تکنولوژی Extended Display Identification Data یا EDID نقش مهمی در تضمین سازگاری تصاویر، حفظ کیفیت پخش محتوا و ارسال سیگنال با بهترین تنظیمات ممکن در سیستم ویدئووال دارد.

از پروفروش‌ترین اسپلیترها در دنیا نیز می‌توان به محصولات زیر اشاره کرد:

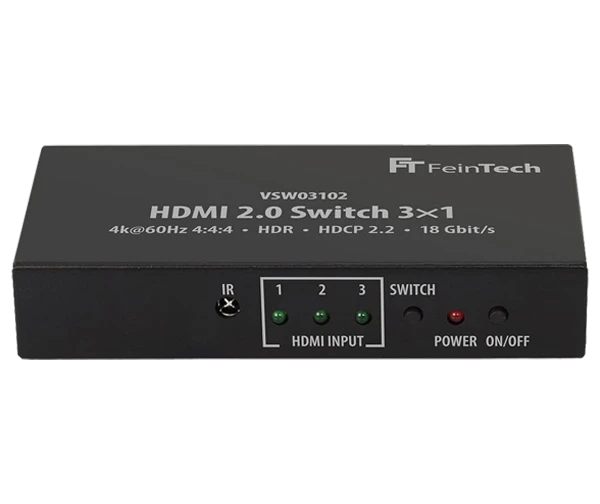

•  FeinTech Switch Switch box

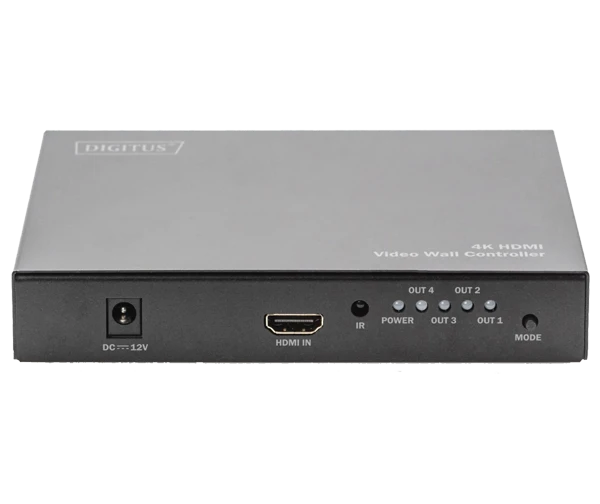

•  Digitus 4K HDMI DS-43309

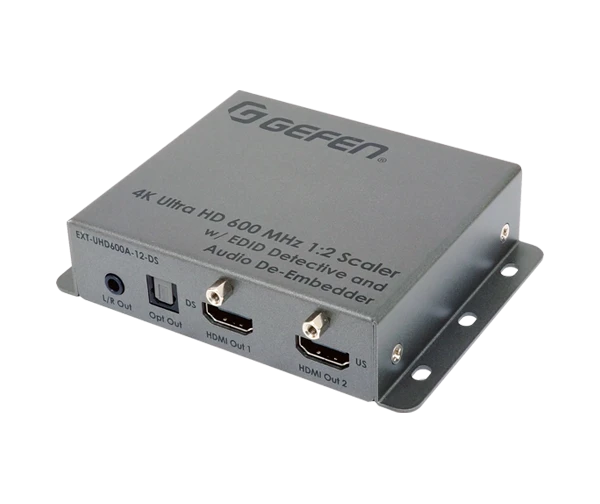

•  Gefen EXT-UHD600A-12-DS Audio De-Embedder

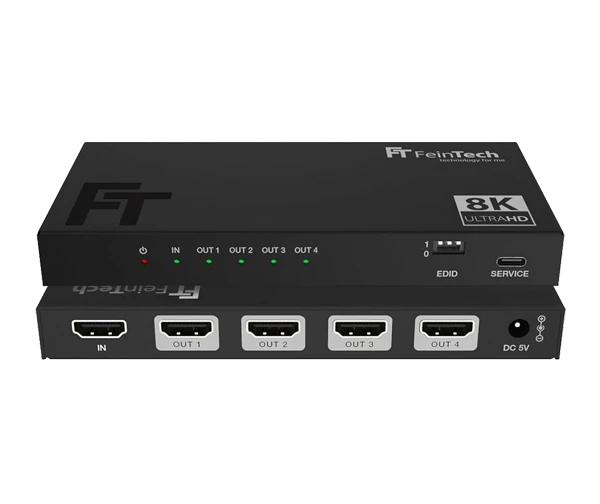

• FeinTech SP410 HDMI 2.1 Splitter

نحوه اتصال و ارتباط کنترلر، سوئیچ و اسپلیتر در ویدیووال

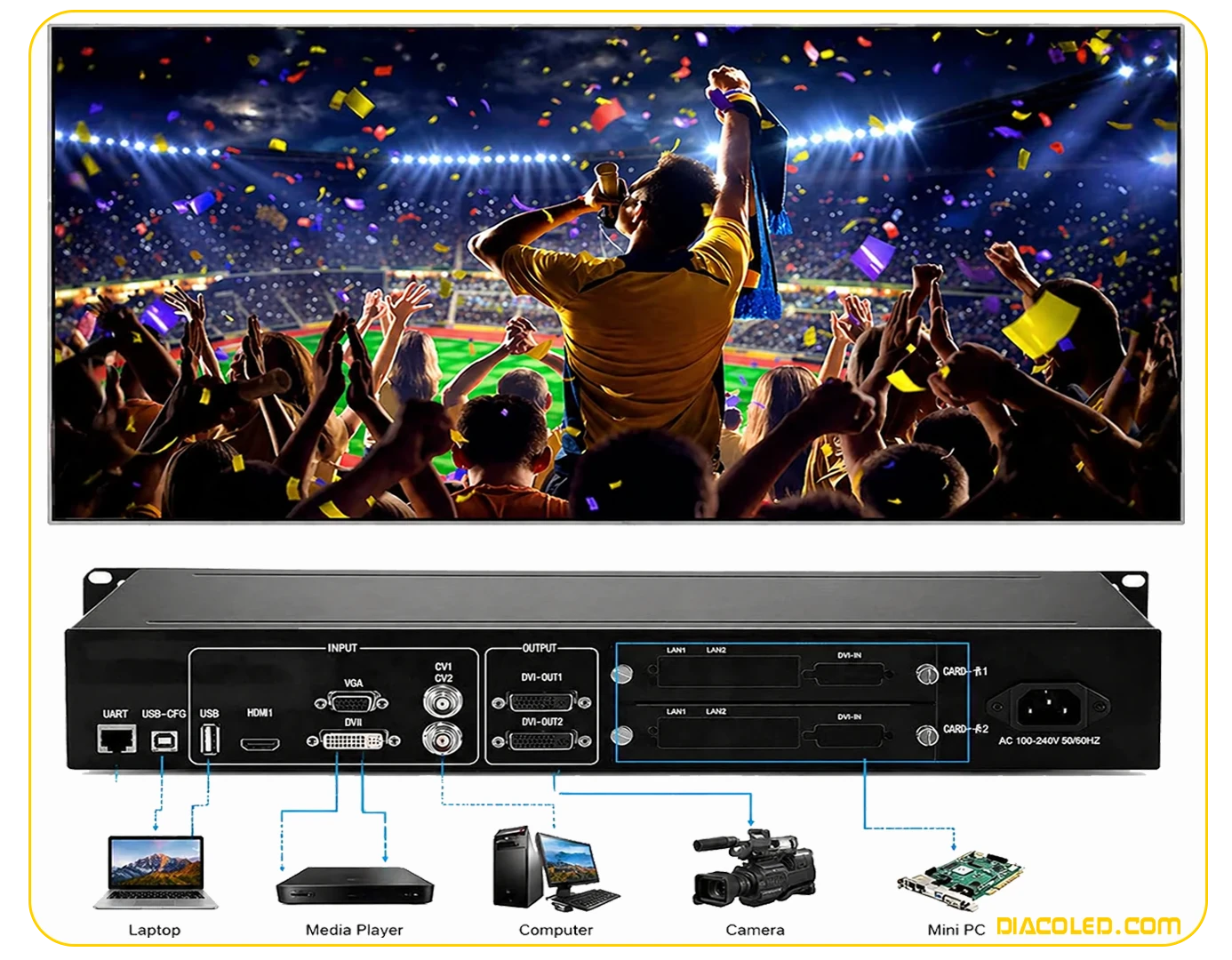

در یک سیستم ویدیو وال، مسیر نصب و ارتباط سه قطعه کنترلر، سوییچ و اسپلیتر به شرح زیر است:
1- اتصال منابع مختلف تصویر به سوئیچ
2- تخصیص سیگنال ورودی به هر خروجی از سوی سوئیچ
3- پردازش سیگنال‌ها توسط کنترلر ویدیووال از نظر زمان‌بندی، تنظیمات و غیره
4- اتصال هر خروجی کنترلر به اسپلیتر در صورت نیاز یا اتصال مستقیم به نمایشگرها
5- اتصال هر اسپلیتر به نمایشگرهای مختلف در صورت استفاده از این قطعه
پس از راه‌اندازی ویدئو وال نیز با استفاده از سوئیچ‌های شبکه‌شده، به‌راحتی می‌توان مدیریت ورودی های تصویر را با جابجایی بین دستگاه‌های پخش‌کننده انجام داد. با کنترلر نیز می‌توان به‌صورت آنی، تنظیمات محتوا را مدیریت کرد.
سخن آخر؛ مقایسه خلاصه کنترلر، سوئیچ و اسپلیتر
در پایان این مقاله و به‌منظور درک ساده‌تر نقش سه قطعه بررسی‌شده، آنها را در قالب جدول زیر با یکدیگر مقایسه کرده‌ایم.
